產品名稱：DB-100型縱向撕裂開關

產品型號：DB-100

所屬類別：撕裂開關 > 縱向撕裂開關

詳細說明

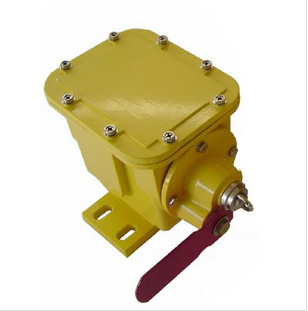

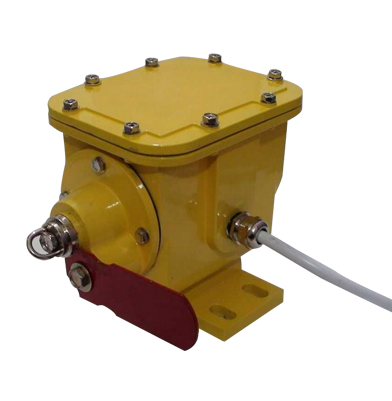

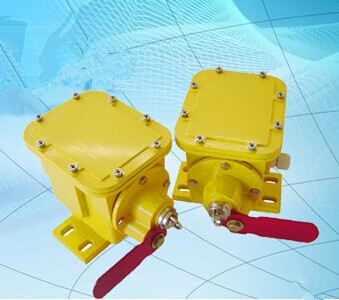

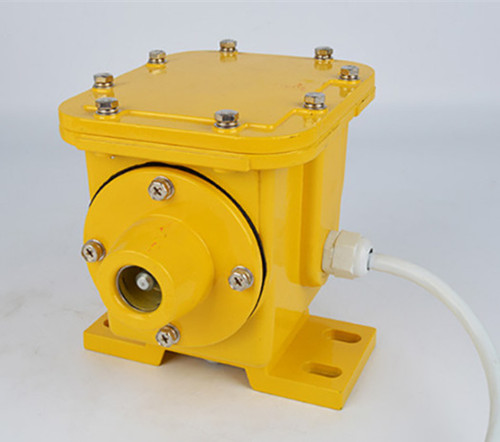

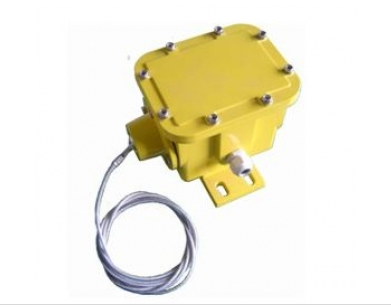

DB-100型縱向撕裂開關

DB-100型縱向撕裂開關在輸送帶出現由于撕裂、戳破、鉸結處損害或銳利物凸出皮帶時，撕裂開關能給監視人員提供聯鎖報警信號或關掉輸送機,限度減少輸送帶的損害。

DB-100型縱向撕裂開關在安全運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等。

DB-100型縱向撕裂開關成對安裝在傳送帶兩側，由兩段乙烯外套層的鋼絲纜索連接起來。鋼絲纜繩的一端固定在支撐托架上，另一端連接在撕裂開關上的一個彈簧球上。兩段纜繩在輸送帶下形成了一個和皮帶槽型一致的閉合電路。當有物體戳穿或撕裂的皮帶懸吊下來，掃落一條或兩條鋼絲繩時，彈簧球被拉出底座，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，引起兩側開關動作發出報警信號或關掉輸送機，當事故排除后，再次將鋼珠裝入撕裂開關的定位槽后，手動復位。

產品特點

堅固的鑄鋁外殼帶防護層、靜電防腐涂裝適應于惡劣工礦環境安裝

結構簡單牢固、不需維護

整體式蓋板設計，易于接線及維修

大容量開關觸點，作用力只需要0.9kg即可觸發開關

膠帶在苛載下沉時要與纜繩保持5mm-10mm即可

技術規格

DB-100型縱向撕裂開關

接點容量：2個SPDT  400V/10A

作用力： 0.9 kg

可靠性：50萬次

防護等級：IP67

環境溫度： -20℃ ~ +80 ℃

相對濕度：不大于90％

開關額定電壓：20A/125，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，250或480VAC

觸點容量：2個SPDT(單刀雙擲開關)， 10A/500V↓，開關可據需要接成常開或常閉形式

開關額定電壓：20A/125，220V、250或480VAC

開關殼體：鑄鋁防風雨外殼，防護等級IP67

安裝與接線：

開關平衡地安裝在機架固定支架上將安裝支架焊在機架上，開關體固定在支架上；

將開關以成對的形式安裝在膠帶兩側，用鋼絲繩將兩個開關彈簧球連接，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會(huì )有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會(huì )使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，并用吊環鋼絲繩的走式與膠帶平行

一條膠帶可安裝多對開關

拉繩動作力應適宜，以確保開關可靠復位

保持鋼絲繩與膠帶距離為10mm；

調節器可用來控制鋼絲繩受力大小，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，調整后應使動作力滿足技術要求，并將調整螺母鎖緊。

應用范圍

帶式輸送機
