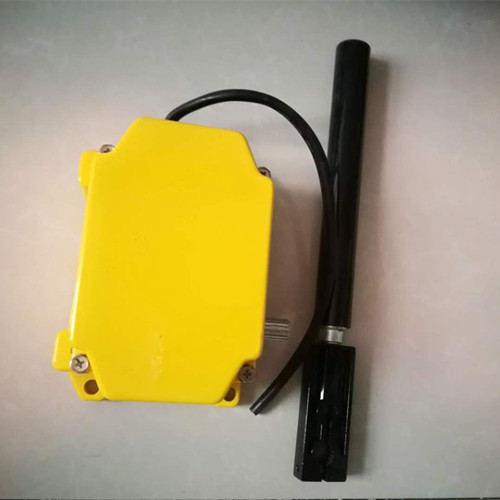

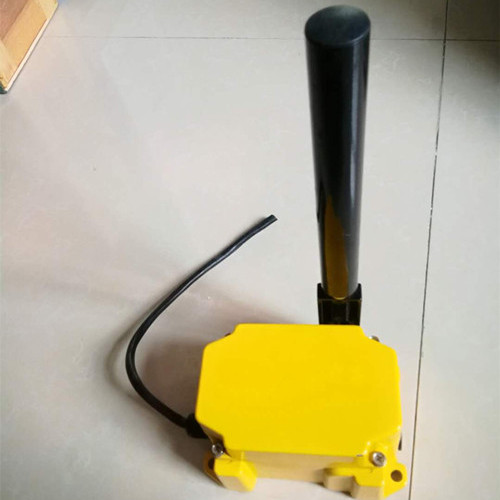

產品名稱：YNPT-2防偏開關安裝位置

產品型號：YNPT-2

所屬類別：兩級跑偏開關 > 防偏開關

YNPT-2防偏開關安裝位置

YNPT-2防偏開關是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。皮帶跑偏時， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會(huì )保護性停機。

卓信的YNPT-2防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。

應用范圍

常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機

地下、索道支撐皮帶輸送機

輪船裝卸系統

平皮帶輸送機

堆取料輸送機

起重機/挖掘機起重臂限位

裙邊給料機/輸送機

重型限位開關

可選件

安裝支架，用于大型輸送機

內部接近開關代替微動開關

特殊使用場合，表面鍍鎳及不銹鋼促動桿

地址編碼器

輔助小旗報警

現場報警示燈

技術規格

開關觸點額定值: 2個SPDT，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，10A/500V

法向報警角度:±10°,±20°

外殼防護等級: IP65

外形尺寸: 190(L)mm X178(W)mm X 167(H)mm

作用力: 3~4kg

重量: 4.3 kg

特點

通用的結構設計可裝在輸送機縱梁頂部或底部。

堅固的鑄鋁外殼，防護標準IP65。

整體式蓋板，易于接線及調整。

不需拆掉動作桿，就可拆除后面的機殼。

動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。

動作桿法向角調節范圍為±22.5度。

促動桿可雙向動作，便于在輸送機兩側對稱安裝。

防偏開關標準設定為法向角為10度時，報警觸點動作，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，法向角為20度時停機觸點動作。
