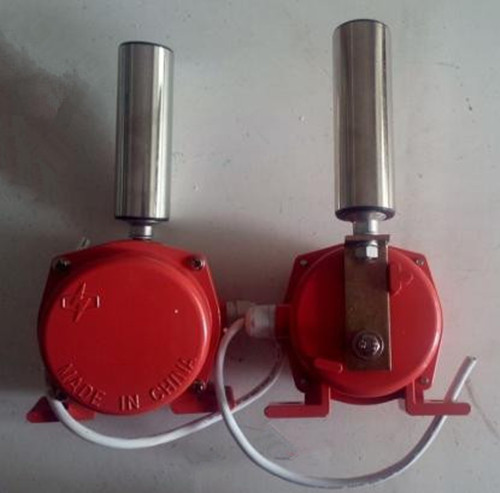

產品名稱：JYB/PK-12-30兩級跑偏開關

產品型號：JYB/PK-12-30

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2018-06-08

已獲點擊：145

詳細說明

JYB/PK-12-30兩級跑偏開關說明

型號：JYB/PK-12-30、JYB/PK-10-35、JYB/PK-10-45

產品名稱:兩級跑偏開關，皮帶跑偏保護，跑偏控制器

電壓：220-380V

電流：1A、2A、3A、4A、5A....15A...

品牌：TUERKE/卓信

跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度，可防止輸送帶跑偏引起其邊緣損傷和物料灑落，實現自動報警和停機的一種保護裝置。

JYB/PK-12-30兩級跑偏開關，跑偏控制器用途:

該裝置用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛／取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機／輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關技術參數：
開關觸點的額定值：2個SPDT(單刀雙擲)
開關，16A／250V／AC二常開二常閉自清潔觸點，供報警；停機用。
外殼：鑄鋁防風雨外殼
防護等級：IP67
法向報警角度：在偏離垂直方向22．5度可調
作用力：5磅
導線開孔：3／4"-14NPT。雙導線孔設計。

跑偏開關設備描述：
●通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動SPDT報警微動開關。如果繼續偏離到停機角度，觸動另一組觸點，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，輸送機就會(huì )保護性停機。
●通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
●堅固的鑄鋁外殼，防護標準IP67，特殊的環境可選特殊的表面處理。
●動作桿軸承額定轉速5000轉／分，適合于皮帶速度小于6.35米／秒。
●動作桿法向角調節范圍為22.5。
●法向夾角為10。時報警觸點動作，法向夾角為30。時停機觸點動作。
●PK系列兩種跑偏開關的工作性能原理相同，都具有兩種動作功能，一級動作用于報警， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，二級動作用于自動停機。

跑偏開關型號

GRB-17088、EXHFKPT1-12-30

EXKPT1-12-30、XPK-1045

XPK-2035、XPK-1045

PWG-12-30、PWG-20-35

PB20-35、PB10-45

JYB/PK-12-30、JYB/PK-10-35

JYB/PK-10-45兩級跑偏開關

JYB/PK-12-30兩級跑偏開關，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，皮帶跑偏保護
