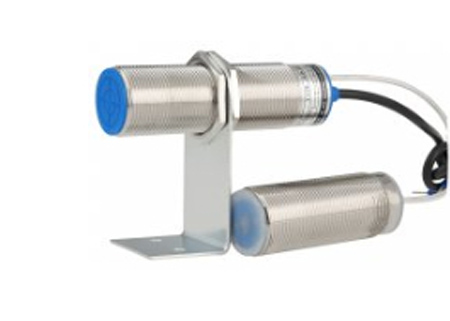

SZCB-01SZCB-01磁性轉速傳感器

SZCB-01SZCB-01磁性轉速傳感器,采用電磁感應原理實現測速，在傳感器前端繞有線圈，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。

SZCB-01SZCB-01磁性轉速傳感器,采用電磁感應原理實現測速，在傳感器前端繞有線圈，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器具有：體積小、結實可靠、壽命長、不需電源和潤滑油等優點，與一般二次儀表均可配用。外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。



齒輪材料



齒輪因采用導磁率強的金屬材料



齒形



成漸開線齒形是zui適合的齒形。用大模數的齒輪或用的齒形將會(huì )產生巨大的波形畸變，這將會(huì )妨礙精確測量。安裝時要注意磁極的應處在齒輪的位置上



   卓信SZCB-01SZCB-01磁性轉速傳感器技術參數



    1、 輸出波形：近似正弦波(≥50r/min時)



    2、 輸出信號幅值：50r/min時≥300mV



           傳感器鐵芯和被測齒輪齒頂間隙　&elta;＝0.5mm



           被測齒輪模數　m = 2



           齒輪                Z = 60



           材料               電工鋼



   信號幅值大小，與轉速成正比，與鐵芯和齒頂間隙的大小成反比。



    3、 測量范圍：50～5000Hz



    4、 使用時間：連續使用



    5、 工作環境：溫度 -20～+60?C



    6、 輸出形式：導線



    7、外形尺寸：外徑M16×1　總長120mm(總長可根據用戶定制)



    8、重量：約100g(不計輸出導線)

一、概述：

本傳感器采用電磁感應的原理來達到測速目的，具有輸出信號大，不需要放大，抗干擾性能好，不需外接電源，可在煙霧、油氣、水氣、煤氣等惡劣環境中使用等特點。

二、技術數據：

1、輸出電壓： 在齒輪模數為4、齒牙60、材料g3、間隙為lmm時

1000轉／分 >5V(值)

2000轉／分 >10V(值)

3000轉／分 >15V(值)

2、直流電阻： 130Ω～140Ω(如用戶需用阻值的數據在定貨時注明)

3、絕緣阻抗： 在500V直流時>50MΩ

4、工作溫度： -20℃～l20℃

5、重 量： 100克左右(不包括尾部引線)

三、工作原理：

使用時應在被測量轉速的軸上裝一齒輪(正、斜齒輪或帶槽圓盤都可以)將傳感器安裝在支架上，調整傳感器與齒輪頂之間隙為1mm左右。

當軸旋轉時帶動齒輪旋轉，根據電磁感應的原理在傳感器內部線圈的兩端產生一個脈沖信號，軸轉動一圈時就產生在Z個電壓脈沖信號，根據下式：

F＝(n/60)×Z

式中：F為頻率 Hz／秒

n為被測軸轉速 轉／分

Z為齒輪齒數

當齒輪齒數為60時，就把軸的每分種轉數n轉化成頻率為F的電壓脈沖信號，將此信號送到SZC系列智能轉速表中，就可以反應出軸的轉速。



四、注意事項：

1、傳感器輸出線中的金屬層應接大地零線。

2、不允許在溫度為25℃以上強磁場環境中使用及放置。

3、安裝及運輸過程中應避免強烈撞擊。

4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。

5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。



使用事項;



　　　１、安裝時傳感器M16×1螺紋不得損傷起毛,六角螺母并緊后，不得松動。



　　　２、安裝時傳感器鐵芯和被測齒輪齒頂間隙　&elta;＝0.5mm,并希望能盡量減少間隙&elta;以提高輸出信號幅值。我公司生產的60-12X測速傳感器速度傳感器，60-23P非接觸欠速開關、失速開關、低速開關，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CRN-02磁阻傳感器 齒輪速度傳感器，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CPAIII-12斷鏈保護器 鏈條保護器，CS-1-M16轉速傳感器，CS-2-M16 ,CS-3-M16磁電轉速傳感器，CS202F磁電式速度傳感器，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，EBSP-70速度開關，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，ESRB-100電子速度傳感器，F2-NB12R速度傳感器防爆型IP65，GCS6-SC速度傳感器，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周?chē)h(huán)境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，GRB-1270型速度傳感器，GSC10礦用本安型速度傳感器，GSG10（A）-礦用本安型旋轉速度傳感器，GSH900位置旋轉速度傳感器為防爆澆封型，HCH-M16-C43T-HL-JG速度傳感器，FYH-02欠速開關、失速開關、速度，GRB-1270型速度傳感器，GSC200智能速度傳感器，GTS211B-N-16G，GTS211B-N-16-速度傳感器，PS05-NP速度傳感器、齒輪傳感器，PL60打滑傳感器欠速開關，QZY1微電腦超速開關QZY1-0.19.9，QZY1-199，SK-F-K7速度傳感器，SL-I零速開關 斷鏈保護裝置，SS-SY速度檢測儀 打滑開關，SZMB-9磁電轉速傳感器，TKHE-防水防油轉速傳感器，VA15-III欠速開關，防爆速度傳感器CSA71M-3010PK，防水0296-200FR1B工業速度傳感器，高速型XSAV12801防爆速度開關，戶外欠速開關HQZS-001SPT，膠帶速度SYLH-III-AC220V3A1ms，零速開關XZ2-A 速度開關AC220V，耐高溫I521A-IA3010-ZPKG速度傳感器，速度傳感器HQS-1628TGSC，速度傳感器SJ30M-A10KA，速度檢測儀HQ-F80S-JL防爆型，速度開關XSAV12801，XSAV12373（高速型），旋轉探測儀XSA-V12373，轉速監控儀MK21-122EX0-R，轉速傳感器等各種規格型號的打滑速度開關，產品規格齊全，價格合理，歡迎選購！銷售熱線15163766288,13105476669
