QLY1-1/99微電腦超速開關

QLY1-1/99微電腦超速開關



QLY1-1/99微電腦超速開關用途



參數



安裝



電壓是多少：



山東卓信電氣有限公司制造



品說明：

1 范圍

       LY1型微電腦超速傳感器（以下簡稱超速開關）適用于額定電壓220及以下、頻率為50Hz的控制電路中，可作為低轉速（設備轉速要求在0.1r/m～9.9r/m 或1～99r/m）旋轉機械的轉動超速和控制之用。該產品系我廠應廣大用戶要求自主研發制造的新產品。它不僅在功能上取代了國外進口同類產品，而且在速度檢測精度上也超越了國外進口同類產品。同時，該開關的自動復位功能，還彌補了進口產品在接線使用中的缺陷，使其更具有實用性。其特點是：精度高、使用壽命長，速度設置簡捷，接線方式： 1.將輸入控制器端子與探測器端子對應相接； 2.輸出端子與聯動設備的連接； 3.當排風扇等感性設備滿足小于等于5A/220VAV條件時，可直接與輸出端子相連，但盡可能的避免負載設備直接與輸出端子相連，當負載設備大于5A/220VAV時，必須外接轉接設備； 5.控制器、探測器要保證可靠的接地； 6.進行各種安裝操作時，需先斷電，否則可能會(huì )燒壞主機。，具有自動復位功能。尤其適合于低速或超低速旋轉的重型機械限速之用。



2 型號及含義







3 基本技術參數

   3.1 額定絕緣電壓：300V；

   3.2 額定電源電壓：AC220V；

   3.3 約定發熱電流Ith：10A；額定控制容量：240VA；

   3.4 開關動作速度整定范圍：0.1r/m～9.9r/m 或1r/m～99r/m；

   3.5 速度整定值誤差＜1，超速時開關動作響應角度＜35?，每圈脈沖數:32；

   3.6 正常使用條件：周?chē)諝鉁囟壬舷薏怀^(guò)+55℃、下限不超過-15℃，安裝地

   點海拔不超過2 000m。

4 超速開關組成

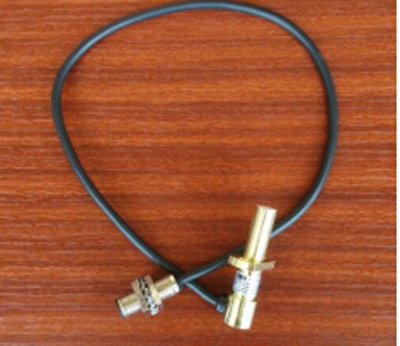

   超速開關由磁盤、傳感器及繼電器三部分組成。



5 安裝調試

   安裝使用時，應將傳感器的位置對準磁盤的圓帶，且距離應不大于6mm，見圖1所示。

    接線時，請按超速開關銘牌上接線圖所示的各個接點位置正確接線。



6 附件

   a）調整設定開關動轉速用螺絲刀一把；     b）傳感器安裝支架一件；

   c）安裝螺釘一套。







7 接線原理圖   LY1 微電腦超速傳感器，LY1-0.1/9.9，LY1-1/99

  a）超速開關端子接線見圖2；        b）外接線簡易線路原理見圖3。

  注:圖中虛線框內為超速開關。







8 外形及安裝尺寸        超速開關的外形尺寸和安裝尺寸見圖4。



9 訂貨須知   LY1 微電腦超速傳感器，LY1-0.1/9.9，LY1-1/99

   訂貨時應指明與超速開關聯軸的旋轉設備的超速范圍是在0.1r/m～9.9r/m

   或在1～99r/m內。如：超速開關與起重機吊鉤鋼纜卷筒聯軸，其卷筒轉速

   不得高于7.5r/m，則超速開關應選用：LY1-0.1/9.9。 超速開關的數據可

   通過繼電器上的拔碼開關用螺絲刀進行整定，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，&lquo;×1轉"的拔碼開關整定至

   數字&lquo;7"上、&lquo;×0.1轉"的拔碼開關整定至數字&lquo;5" 上即可。如果旋轉

   設備轉速不得高于17.7r/m，則超速開關應選用：LY1-1/99，超速開關的

   數據可通過繼電器上的拔碼開關用螺絲刀進行整定， &lquo;×10轉"的拔碼開

   關整定至數字&lquo;1"上、&lquo;×1轉"的拔碼開關整定至數字&lquo;8"上即可（小

   數位應4舍5入，也可根據設備的實際要求將數據整定在17r/m的整數值上）。

   起重機卷筒的超速值可通過下列計算公式求得：

    超速值=1.25×電機額定轉速×齒輪箱變速比

    或  超速值=1.25×6000×齒輪箱變速比/電機極數 （50Hz三相交流電源）

   如，電機極數為10、齒輪箱變速比為1:40，則卷筒超速值應為：

        超速值=1.25×6000×1/40/10=18.75（r/m）。

    超速開關應選擇型號為L(cháng)Y1-1/99，數據應整定在19r/m上。我公司生產的60-12X測速傳感器速度傳感器，60-23P非接觸欠速開關、失速開關、低速開關，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CRN-02磁阻傳感器 齒輪速度傳感器，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CPAIII-12斷鏈保護器 鏈條保護器，CS-1-M16轉速傳感器，CS-2-M16 ,CS-3-M16磁電轉速傳感器，CS202F磁電式速度傳感器，EBSP-70速度開關，ESRB-100電子速度傳感器，F2-NB12R速度傳感器防爆型IP65，GCS6-SC速度傳感器，GRB-1270型速度傳感器，GSC10礦用本安型速度傳感器，GSG10（A）-礦用本安型旋轉速度傳感器，GSH900位置旋轉速度傳感器為防爆澆封型，HCH-M16-C43T-HL-JG速度傳感器，FYH-02欠速開關、失速開關、速度，GRB-1270型速度傳感器，GSC200智能速度傳感器，GTS211B-N-16G，GTS211B-N-16-速度傳感器，PS05-NP速度傳感器、齒輪傳感器，PL60打滑傳感器欠速開關，QZY1微電腦超速開關QZY1-0.19.9，QZY1-199，SK-F-K7速度傳感器，SL-I零速開關 斷鏈保護裝置，SS-SY速度檢測儀 打滑開關，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，SZMB-9磁電轉速傳感器，TKHE-防水防油轉速傳感器，VA15-III欠速開關，防爆速度傳感器CSA71M-3010PK，防水0296-200FR1B工業速度傳感器，高速型XSAV12801防爆速度開關，戶外欠速開關HQZS-001SPT，膠帶速度SYLH-III-AC220V3A1ms，零速開關XZ2-A 速度開關AC220V，耐高溫I521A-IA3010-ZPKG速度傳感器，速度傳感器HQS-1628TGSC，速度傳感器SJ30M-A10KA，速度檢測儀HQ-F80S-JL防爆型，速度開關XSAV12801，XSAV12373（高速型），非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，旋轉探測儀XSA-V12373，轉速監控儀MK21-122EX0-R，轉速傳感器等各種規格型號的打滑速度開關，產品規格齊全，價格合理，歡迎選購！銷售熱線15163766288,13105476669
