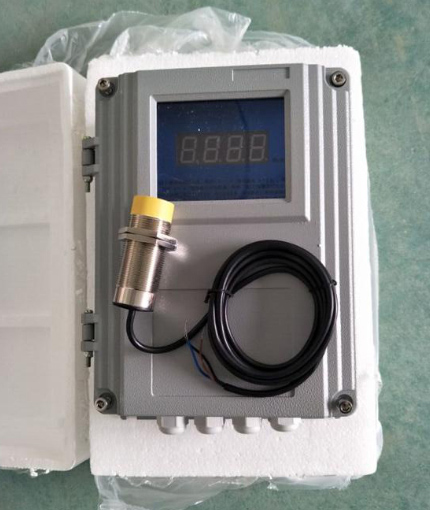

CS-1-G-075-06-01轉速傳感

CS-1-G-075-06-01轉速傳感將轉角位移轉換為交流電壓信號，非接觸便能測量各種導磁材料如：齒輪、帶孔（或槽）圓盤（或軸）、葉輪等的轉速。

CS-1-G-075-06-01轉速傳感將轉角位移轉換為交流電壓信號，非接觸便能測量各種導磁材料如：齒輪、帶孔（或槽）圓盤（或軸）、葉輪等的轉速。轉速內裝*磁鋼，當磁芯端面近處有轉動的導磁齒輪、帶孔（或槽）圓盤（或軸）等時，由于磁路中磁阻的變化，傳感器內線圈即能感應輸出相應的交流電壓信號，輸出近似正弦波號傳感器具有：體積小、結實可靠、壽命長、不需電源和潤滑油等優點，與轉速監控儀表均可配用。

CS-1-G-075-06-01轉速傳感技術說明



被測應體為導磁體，上有齒或凹槽。



建議：測速齒輪模數≥2，  材料為導磁低碳鋼。



不適于零轉速測量。



工作溫度：-30～80℃或-20～200℃（高溫型）



安裝間隙：0.3～2mm



輸出波形：近似正弦波（≥50r/min時）



輸出幅值：50r/min時≥300ｍｖ 傳感器鐵芯和被測齒輪齒頂間隙　&elta;＝0.5～1.2mm



被測齒輪模數m = 2



齒輪 Z = 60



材料 電工鋼



信號幅值大小，與轉速成正比，與鐵芯和齒頂間隙的大小成反比。



傳感器由磁敏電阻作感應元件，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周?chē)h(huán)境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，是一種新型的轉速傳感器。核心部件是采用磁敏電阻作為檢測的元件，再經過全新的信號處理電路令噪聲降低,功能更完善。通過與類型齒轉速的輸出波形對比，所測到轉速的誤差極小以及線性特性具有很好的*性.它的感應對象為磁性材料或導磁材料，如磁鋼、鐵和電工鋼等。當被測體上帶有凸起（或凹陷）的磁性或導磁材料，隨著被測物體轉動時，傳感器輸出與旋轉頻率相關的脈沖信號，達到測速或位移檢測的發訊目的。



該轉速傳感器具有如下特點：



二注：①齒輪尺寸參數：齒輪外徑：99.3mm；齒數：60；模數：1.57  (以上尺寸只是其中一例，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周?chē)荒苡袑x表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周?chē)荒苡袑x表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，模數在0.5至2均可。)



②安裝傳感器時使尾部紅色LE與引出線根部連線與齒輪平面相垂直。



③傳感器引出線分別為：紅色為電源線;藍色為地線;為信號輸出線。



由于安裝使用方便，通用性好，已被廣泛應用于各種領域。尤其在低速或超低速非接觸檢測中，有著傳感器無法達到的特點,這一特點填補了國內空白磁電傳感器測速范圍50-5000Hz。(檢測距離只有0.5mm；接近開關無法檢測小模齒)；在中高速非接觸檢測中，可直接替代霍爾開關。



技術參數：



1.發訊頻率：0-10kHz



2.供電電源：12-25V(C)



3.負載電阻：≥1.0kΩ



4.檢測距離：0.5-2.0mm （A3鋼、電工鋼）



5.齒輪模數：m≥1



齒輪材料：A3鋼、電工鋼120℃



6.輸出信號：



波形：矩形波



幅值：近電源電壓



7.環境條件：



溫度：40℃～120℃



相對濕度：≤85



安裝于測速端蓋上，感應導磁體上凸起的齒或是凹下的槽，相應的給出高低電平，用于檢測輪軸的轉速、線速度，通過計算處理也可被測體的加速度。該傳感器具備良好的低頻和高頻特性。低頻可至0Hz，可用于旋轉機械的零轉速測量，由于傳感器可給出兩路具有一定相位差的轉速信號，因此可進行正反轉判別；高頻可高至20KHz, 可滿足絕大部分工業領域的高轉速測量要求。傳感器與被測齒輪不接觸，無磨損，安裝方便，輸出波形是占空比約為50左右的方波。



雙通道轉速傳感器具有測速范圍寬，溫度適應范圍寬，抗振性強的特點。



技術參數



1．傳感器安裝



被測感應體為導磁體，上有齒或凹槽。



建議：測速齒輪模數≥1.7，材料為導磁低碳鋼



注：非標齒或槽與平整面寬度不等將導致波形占寬比的變化。



安裝間隙：0.5～3mm,典型值為1.5mm



注：取決于被測件的振動情況



2．傳感器輸出特性



頻響特性：0～10kHz



輸出通道數：雙通道



輸出波形：方波，上升、下降沿時間  12μｓ&plun;40



輸出幅度：高電平：Ub-（1.8V&plun;40），低電平：<2.2V



脈沖占空比：50&plun;25



相位差：90&plun;30?（*通道超前）



注：取決于安裝方式，旋轉件的旋轉方向，本參數適用于本說明書圖四舉例的安裝方式。



負載能力： &plun;20mA （zui大）



輸出阻抗：＜47Ω



3．工作環境要求



工作電源：Ub＝5～24V



功耗電流：≤35mA



工作溫度：－40℃～125℃（頭部）



耐振性能：振動（10Hz～2KHz）30g，沖擊100g



4．電氣特性



電源極性保護：有



輸出短路保護：有



絕緣強度：500V 50Hz，1min（通道與外殼）我公司生產的60-12X測速傳感器速度傳感器，60-23P非接觸欠速開關、失速開關、低速開關，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CRN-02磁阻傳感器 齒輪速度傳感器，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CPAIII-12斷鏈保護器 鏈條保護器，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，CS-1-M16轉速傳感器，CS-2-M16 ,CS-3-M16磁電轉速傳感器，CS202F磁電式速度傳感器，EBSP-70速度開關，ESRB-100電子速度傳感器，F2-NB12R速度傳感器防爆型IP65，GCS6-SC速度傳感器，GRB-1270型速度傳感器，GSC10礦用本安型速度傳感器，GSG10（A）-礦用本安型旋轉速度傳感器，GSH900位置旋轉速度傳感器為防爆澆封型，HCH-M16-C43T-HL-JG速度傳感器，FYH-02欠速開關、失速開關、速度，GRB-1270型速度傳感器，GSC200智能速度傳感器，GTS211B-N-16G，GTS211B-N-16-速度傳感器，PS05-NP速度傳感器、齒輪傳感器，PL60打滑傳感器欠速開關，QZY1微電腦超速開關QZY1-0.19.9，QZY1-199，SK-F-K7速度傳感器，SL-I零速開關 斷鏈保護裝置，SS-SY速度檢測儀 打滑開關，SZMB-9磁電轉速傳感器，TKHE-防水防油轉速傳感器，VA15-III欠速開關，防爆速度傳感器CSA71M-3010PK，防水0296-200FR1B工業速度傳感器，高速型XSAV12801防爆速度開關，戶外欠速開關HQZS-001SPT，膠帶速度SYLH-III-AC220V3A1ms，零速開關XZ2-A 速度開關AC220V，耐高溫I521A-IA3010-ZPKG速度傳感器，速度傳感器HQS-1628TGSC，速度傳感器SJ30M-A10KA，速度檢測儀HQ-F80S-JL防爆型，速度開關XSAV12801，XSAV12373（高速型），旋轉探測儀XSA-V12373，轉速監控儀MK21-122EX0-R，轉速傳感器等各種規格型號的打滑速度開關，產品規格齊全，價格合理，歡迎選購！銷售熱線15163766288,13105476669
