【詳細說明】

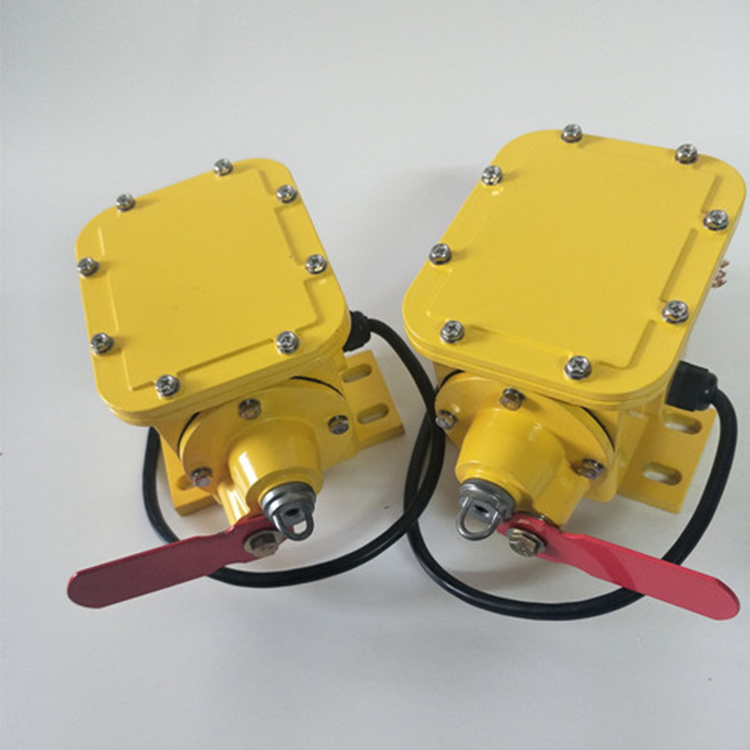

皮帶撕裂保護裝置PB-100說明

皮帶撕裂保護裝置PB-100工作原理

在皮帶出現由于撕裂、戳破、絞結處損壞或鋒利物凸出皮帶時，撕裂開關能給監視人員提供聯鎖信號或關掉輸送機，以防止造成更大的損失。
撕裂開關應成對安裝在皮帶兩側，由兩段鋼絲繩連接起來(鋼絲繩有聚乙烯外套護層)。繩的一端*固定在支撐托架上，另一端連接在撕裂開關上的彈簧球上。兩段鋼繩在皮帶下面形成了一個和皮帶槽型*的閉合回路。當有物體戳穿或撕裂的皮帶懸吊下來，掃落一條或兩條鋼繩時，彈簧球被拉出底座，引起兩個微動開關發出警示信號或關掉輸送機。
功能特點：
結構簡單牢固，不需維護；通用的機殼設計，便于安裝；適用于腐蝕性環境；整體式后部機殼，易于接線及維修；
大容量開關觸點；作用力只需2.0Kg即可觸發開關。
應用范圍：
帶式輸送機
技術規格：
輸出：2個SPT
外殼防護等級：IP65
作用力：2kg
觸點容量大：125，250或480V／21A
開關可根據需要接成常開或常閉

各種防護等級適合于防爆及各類特殊環境

，卓信電氣生產，皮帶防撕裂開關，皮帶縱向撕裂開關，皮帶輸送保護裝置。長期生產各種輸送機保護開關、防偏開關、拉線開關、傾斜開關、撕裂開關、測速開關、欠速開關、斷帶保護裝置等各種皮帶輸送機保護裝置。

HFKLT1-I雙向拉繩開關安用途:

本系列雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料／取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，實現對人身及設備的保護作用。

拉繩開關技術參數

開關觸點額定值：2個SPT(單刀雙擲) 開關，16A／250V／AC二常開二常閉自清潔觸點。歐式接線排連接
外殼：鑄鋁防風雨外殼 防護等級；IP65
鎖定角度：20。 拉力：3-8公斤
導線開孔：螺紋孔3／4"。雙導線孔設計，方便現場安裝。
開關間zui大距離：40米(水平)、30米(傾斜)、每3米鋼絲繩有一托環支撐。
通訊接口：RS-485地址編碼終端器(用戶選配)
通訊距離：雙絞線1.2公里，光纜50公里

拉繩開關設備描述：

拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端：
通用的安裝設計使拉線開關即可安裝于輸送機縱梁頂部也可安裝在其兩側；
堅固的鑄鋁外殼，防護等級為IP65，特殊的環境選擇特殊的表面處理：
整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，結構件設計緊湊；
可提供的附件，包括覆塑鋼絲繩、繩夾及鋼絲繩托環。

跑偏開關

 一、主要用途及適用范圍

 HFKPT1系列兩級跑偏開關系我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。

  二、技術性能和主要參數：

  產品型號    HFKPT1―□―□

 開關觸點數量1級為常開、2級為常閉

 觸點容量     AC 220V 380V  ≤

 開關動作角度1級：10?12?20?；2級：30?35?45?；極限角度≤60?

 工作環境     相對濕度：≤90（25℃）；海拔高度：2000M；工作溫度：-30～+40℃

 外殼材料     鋁

 防護等級     IP65

 重量   2.0

 接口方式     單出線口，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，也可定做雙出線口

 三、結構特點：

  1．本產品采用鋁合金鑄造殼體、強度高、重量輕。

  2．外殼防護等級達到IP65，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，可在惡劣環境下長期工作。

  3．本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。

 四、工作原理

 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感

應微動開關，發出停機信號。

五、安裝調整

1．將跑偏開關固定在支架上，然后安裝在膠帶機上。

2．立輥線與膠帶平面垂直，邊緣距離為L(cháng)=50~100mm(殼體安裝孔可移位。)

3．立輥下端1/3處。

4．每100m膠帶可安裝跑偏開關3對(6臺)詳見圖6。
