隔爆縱向撕裂開關KBZL-220皮帶縱向撕裂保護裝置是優選國外同類產品的各項優良特性，采用國際水平的各項技術和經驗，結合中國國情開發研制的帶式輸送機的隔爆保護裝置。
本產品適合各種嚴酷的環境，諸如礦山、港口、電站、選煤廠等性氣體環境中使用。
【詳細說明】
隔爆縱向撕裂開關KBZL-220說明
隔爆縱向撕裂開關KBZL-220皮帶縱向撕裂保護裝置是優選國外同類產品的各項優良特性，采用國際水平的各項技術和經驗，結合中國國情開發研制的帶式輸送機的隔爆保護裝置。
本產品適合各種嚴酷的環境，諸如礦山、港口、電站、選煤廠等性氣體環境中使用。

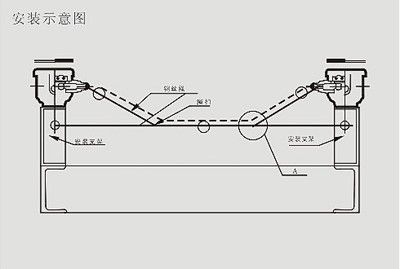

KBZL-220隔爆縱向撕裂開關用于帶式輸送機膠帶縱向撕裂的保護。感知器采用攔索式結構，安裝在膠帶的下面，當膠帶被異物劃漏，下落的物料或異物使鋼索受力，使脫扣裝置脫離開關體，開關送出警示信號。KBZL-220隔爆縱向撕裂開關膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，能及時發出停機信號，防止故障擴大。本具有完善的自檢功能，自動檢測傳感器是否工作正常，在控制箱上顯示其狀態。安裝示意圖：
KBZL-220隔爆縱向撕裂開關性能指標
海拔高度：低于2000m
環境溫度：-40℃～+60℃
相對濕度：不大于95（25℃時）
防護等級：IP65
供電電源：控制箱AC220V 50Hz
消耗功率：不大于 ５VA
輸出接點數量：兩組觸點（常開；常閉任選）
輸出接點容量：AC220V C30V
可靠性：無故障工作達三年
安裝與檢測
KBZL-220防爆縱向撕裂開關由撕裂開關和隔爆控制箱兩大部分組成。一臺隔爆控制箱可與4對撕裂開關配套使用。其主要特點是密封性好，塵土與物料不影響靈敏度。其結構型式如圖所示。
該縱向撕裂保護開關適用于各種標準帶寬的膠帶輸送機。
安裝時，先將支架與膠帶機的中間架用螺栓聯接固定，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，然后將開關與支架螺栓聯接，zui后將撕裂開關鋼絲繩離裝載皮帶下方10mm如圖連接。隔爆控制箱可安裝在輸送機附近，也可裝于控制室內。撕裂開關安裝的位置示意如圖所示，其安裝高度尺寸可通過調節支架上、下移動而滿足要求。5
工作原理
1通常撕裂開關是裝于受料處，即膠帶輸送機的導料槽處的皮帶下方。當物料或利器等穿透皮帶時，也可能出現大塊物料夾于導料槽側板和皮帶之見間時，縱向撕裂開關作為檢測元件，受到擠拉后，就會(huì )將皮帶下鋼絲繩拉脫撕裂開關上控制球，開關內滑軸移動使微動開關動作，從而發出信號輸入隔爆控制箱，通過控制電路發出警告信號，自動停機信號，使輸送機停止運行，從而達到了防止輸送帶撕裂事故擴大的目的。
2．在接線無誤后，通電24V，此時隔爆控制箱內的電源（綠燈）亮，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，同時1#2#34#指示燈也應亮（黃）4#分別也亮紅。當按住試①或三個試驗按鈕時，經過約2秒左右（內部設定為2秒，用戶如要延長或縮小延時時間，可打開機蓋，調整多圈電位器，順時針為減少，逆時針為延長）故障指示燈應亮（紅）按解除按鈕即可解除故障。
卓信縱向撕裂開關、防撕裂開關型號：
YHL-2、YHZL、ZL-A、ZL-B、YHZL-2、SL-A、SL-B、SLKG-200HL、PSL-160K/HB、
HFS-A、HFS-B、YPSL-A，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，YPZL-10A、SLKG-120-25、FSZL、THZL-B-II、ZXSL-I、ZXSL-II、ZXZL、HFZL-K、KBZL-220皮帶縱向撕裂開關
