產品名稱：ZL-A-Ⅱ-1400防撕裂保護裝置型號大全
所屬類別：撕裂開關 > 撕裂保護裝置
詳細說明

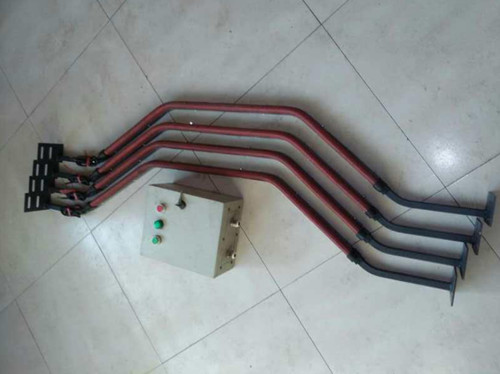

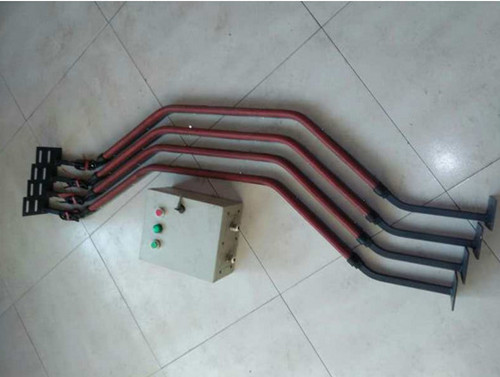

ZL-A-Ⅱ-1400防撕裂保護裝置型號大全
撕裂開關成對安裝在皮帶的兩側，由兩段乙烯外套的 鋼絲繩連接起來。繩的一端yong久固定在支撐托架上，另一端連接在撕裂開關上的一個彈簧球上。兩段線繩在皮帶下面形成了一個閉合的回路。當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，即探測出故障。因為線繩的脫離，它把彈簧球拉出底座，引起兩個微動開關發出報警或關掉輸送機。
ZL-A-Ⅱ-1400防撕裂保護裝置帶寬1400
工作原理:
成對安裝在輸送機皮帶兩側,由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端yong久固定在支撐托架上,另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路,當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時,即探測出故障。因為線繩的受力作用下,它把拉環軸向外拉出卻使自銷手柄向上彈起,此時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按,是機內的凸輪軸復位待開機。
ZL-A-Ⅱ-1400防撕裂保護裝置型號大全
PDSL-160K/HB、HFS-A、
HFS-B，YPSL-A，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會(huì )有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會(huì )使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，YPZLD-10A
ZL-A-II-1400、ZL-A-II-1600、
ZL-A-II-1800、ZL-A-II-2000、
防撕裂保護裝置技術參數：
1. 海拔高度低于2000m
2. 環境溫度：-35℃—+60℃
3. 相對濕度：不大于95％
4. 防護等級：IP67
5. 供電電源：電控箱AC220V 50Hz
6. 輸出接點數量：一組轉換觸點
7. 輸出接點容量：AC220V 5A
8. 絕緣電阻：≤20MΩ
9. 絕緣電壓：AC1000V試驗1分鐘
10. 可靠性：1000000次
供電電源：電控箱AC220V 50Hz
檢測方法:紅外光源
檢測器數量：一個控制箱可控制1～4個檢測器。
輸出觸點數量： 一組常開、一組常閉
傾角：10～45°可調。
觸點容量：AC380V 5A
防護等級：控制箱IP65
復位方式：手動按紐復位
輸出控制信號延時范圍：1∽10s可調
