產品名稱：防爆撕裂開關DB-100L-EX-PL50
產品型號：DB-100L-EX-PL50
所屬類別：撕裂開關 > 防爆撕裂開關
詳細說明

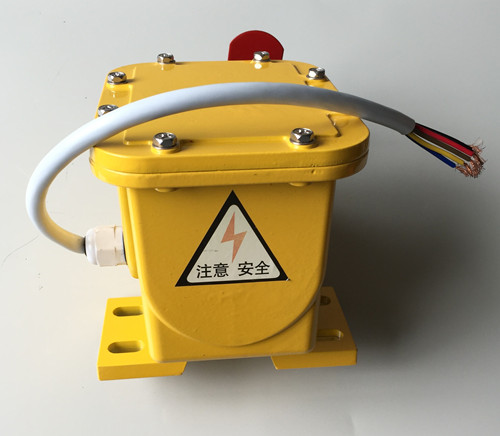

防爆撕裂開關DB-100L-EX-PL50
簡介：
主要用在輸送帶出現撕裂、戳破、交界處損壞或銳利物凸出時,撕裂開關能給監視人員提供報警信號或關閉輸送機結構為滾珠式和手柄式。
DB-100L-EX-PL50防爆撕裂開關產品配置數據如下：
結構為：手柄式/球頭式
觸點：1組NONC
觸點量：AC220V/380V/127V
DB-100L-EX-PL50防爆撕裂開關結構說明：
1.結構簡單牢固、不需維護 2.鑄鋁外殼帶防護層 3.整體式蓋板,易于接線 4.大容量微型觸
DB-100L-EX-PL50撕裂開關工作原理:
成對安裝在輸送機皮帶兩側,由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端yong久固定在支撐托架上,另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路,當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時,即探測出故障。因為線繩的受力作用下,它把拉環軸向外拉出卻使自銷手柄向上彈起,此時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按,是機內的凸輪軸復位待開機。
DB-100L-EX-PL50防爆撕裂開關使用說明:
1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關,撕裂開關的拉環要與膠帶邊緣同高,若高度不夠可在支架下加上墊鐵或槽鋼,測好高度后再把支架與支座焊牢。
3.掛上攔索:一端穿過撕裂開關的拉環用索扣扣死,另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起,但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊:一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。
