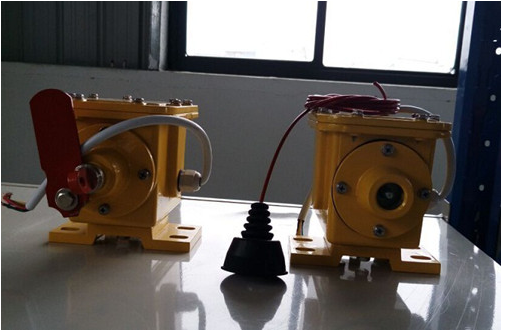

產品名稱：GCSL-4縱向撕裂開關
產品型號：GCSL-4
所屬類別：撕裂開關 > 縱向撕裂開關
詳細說明
GCSL-4縱向撕裂開關廣泛應用于各種輸送皮帶機在皮帶出現撕裂，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，FSZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，戳穿交界處損壞或銳利凸出皮帶時，能及時的檢測出來并報警或停機。
主要技術參數
電源;220VAC 50Hz
工作拉力：0.9kg
觸點容量：220V/3A
定值組數：2組
GCSL-4型縱向撕裂檢測系統由4只撕裂開關和1個控制箱組成，把4只撕裂開關成對分別安裝在皮帶兩側的不同位置，且每對撕裂開關分別由兩段復塑鋼絲繩連接起來，一條鋼絲將固定在支托架上，另一條鋼繩連接在撕裂開關的拉環上，形成皮帶形式，靠近皮帶，當物體戳穿皮帶或撕裂皮帶懸吊下來，掃落皮帶下的鋼絲繩，因線繩受力作用下，拉環軸向外拉出，使紅色警示牌向上彈起并自鎖，既探測出故障發出信號到控制箱去，指使報警或停機，故障排除后，把紅色警示牌復位到原來狀態等待開機，在控制箱上按下復位按鈕，主機恢復檢測狀態。此外，本機設有自檢按鈕，可模擬故障信號，用于檢測控制電路的工作。
山東GCSL-4縱向撕裂開關安裝與調試
撕裂開關設置在受料膠帶下緩沖托輥之間。
1、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，FSZL-K縱向撕裂檢測器，縱向撕裂開關，FSZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，FSZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，測好高度后再把支架與支座焊牢。
2、掛上攔索：一端穿過撕裂開關的拉環用索扣扣死，FSZL-K縱向撕裂檢測器，縱向撕裂開關，FSZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，FSZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，另一端穿過對方撕裂開關支架中間的圓孔待用。
3、安裝好二只撕裂開關的掛兩條攔索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
4、收緊雙方支架中間孔內的攔索然后扣死索扣。
5、攔索的松緊：一般作用在0.9kg即觸發開關為宜。
6、膠帶在荷載下沉時要與纜繩保持5mm~10mm即可。
