產品名稱：上海卓信電氣縱向撕裂檢測DATE6-10
產品型號：DATE6-10
所屬類別：撕裂開關 > 縱向撕裂開關
詳細說明

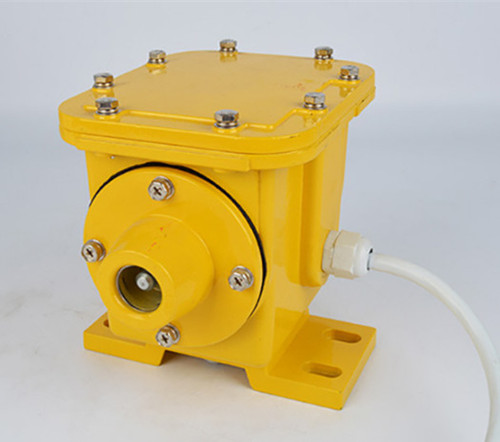

上海卓信電氣縱向撕裂檢測DATE6-10
撕裂開關是檢測輸送帶縱向撕裂并警示的一種保護裝置，用于在輸送帶出現撕裂，戳穿、交界處損壞或銳利物凸出皮帶時，自動提供警示或緊急停機。
工作原理
在傳送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時，撕裂開關能給監視人員提供警示信號或關閉輸送機。撕裂開關成對安裝在傳送帶兩測，由兩段乙浠外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上；另一端帶有鋼球插入撕裂開關的定位槽內，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來、掃落到航空鋼絲繩時，航空鋼絲繩脫離撕裂開關殼體，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，避免膠帶上的撕裂部分或凸出物料在拉動鋼絲繩時造成撕裂開關或安裝支架的破壞。鋼絲繩脫離撕裂開關體后，撕裂開關輸出開關信號（并瑣定動作狀態）該開關信號可供程控系統或停機用。當事故排除后，再次將鋼球插入撕裂開關的定位槽后，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，開關復位。

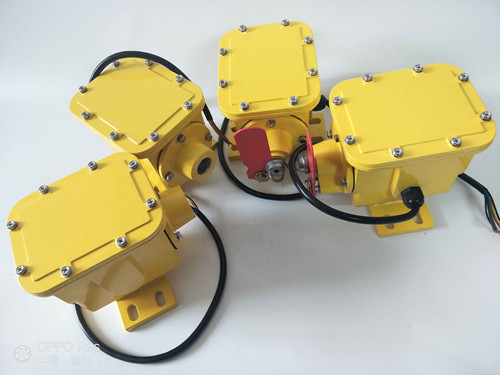

上海卓信電氣縱向撕裂檢測DATE6-10結構特性
1.結果簡單、牢固、不需要經常維護。
2.帶防腐層的鑄鋁外殼
3.重載微型開關觸點
4.靈敏度高，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，作用力只需0.9Kg即可觸發開關
5.帶自鎖功能，方便維護。
技術指標
1.接點容量：10A/125，250V或480V（AC）。
2.防護等級：IP67 殼體防塵、防腐、防雨，適合室外安裝。
3.開關數量：2個常開、2個常閉 （可增加）
4.開關可根據用戶需要接成常開或常閉形式。
5.環境溫度：-20 -- 60℃
雙向拉繩開關LXA-01GKH-T2 JB/T10960
打滑開關BDS3B-1-W
打滑開關HSBG-V3920-BDA-E3-G1
DB-100-F縱向撕裂開關
DB-100M縱向撕裂開關
阻旋料位開關SE180BCRI
縱向撕裂開關 縱向撕裂檢測DATE6-10
，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。傳真：0537-2228358
