產品名稱：PSL-160K/HB縱向撕裂檢測裝置

產品型號：PSL-160K/HB

所屬類別：撕裂開關 > 撕裂保護裝置

發布時間：2019-11-14

已獲點擊：19

詳細說明

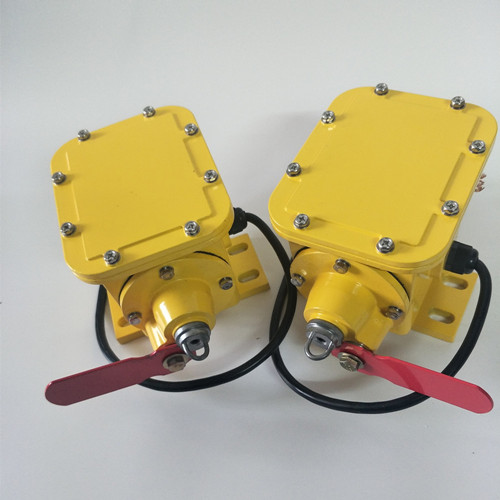

PSL-160K/HB縱向撕裂檢測裝置

概述

  在皮帶出現由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供警市信號或 關掉輸送機。

撕裂開關成對安裝在兩側，FSZL-K縱向撕裂檢測器，縱向撕裂開關，FSZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，FSZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，由兩段乙烯外套的航k鋼絲繩連接起來。繩的一端*固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出警s或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。

PSL-160K/HB縱向撕裂檢測裝置特點

結構簡單、牢固，結構特點 1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。 2、機內開關采用常閉型、若帶速低于80%既可跳閘或停機。 工作原理 當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即:正常速度、打滑或超速等等。同時執行電路輸出相應的開關信號。，不需維護
帶防腐層的鑄鋁外殼 重載微型開關觸點
作用力只需0.9Kg既可觸發
PSL-160K/HB縱向撕裂檢測裝置主要技術指標

殼體防塵、防雨、適合室內外安裝
一常開、一常閉、配用四芯電纜長1.5m，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。， 線色紅藍為常開、黑白為常閉
開關額定值為20A/125、250V或480VAC
開關可根據需要接成常開或常閉形式

安裝與調試

撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。
掛上攔索，一端穿過撕裂開關的拉環用索死，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。
收緊雙方支架中間孔內的攔索然后扣死索扣。
攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。
膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。

接近開關IBT30-LS15PA-D3Y8

拉繩開關型號:事故拉線開關 NST2-I

打滑開關型號:ES-60-Ⅱ

打滑開關DHJY

PSL-160K/HB皮帶縱向撕裂檢測裝置
