山東卓信電氣有限公司料流控制開關ST-20料流傾斜開關
傾斜開關即垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置17度以上時，傾斜開關，也可稱為料位檢測開關、煤流開關、堵塞開關，煤流檢測開關，料流開關，傾斜開關。有拉姆齊Thermo RAMSEY21-39料位、傾斜、堵塞開關，20-39料位、傾斜、堵塞開關。并長期生產各種輸送機保護開關,防偏、拉線、傾斜、撕裂,測速、欠速.斷帶保護等各種輸送機保護裝置.傾斜開關用于料流、堵塞及料位檢測。20-39傾斜開關（探頭），垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的水銀觸點動作，常閉觸點打開。傾斜開關當外力撤消后，傾斜開關回復垂直狀態，水銀觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。，傾斜開關內部的金屬球觸點動作，常閉觸點斷開。當外力撤消后，傾斜開關特點：斜開關可單獨使用探頭，也可配合控制裝置使用報警輸出時間可調，控制裝置中具有0－10秒的可調延時線路，可避免傾斜開關因瞬時傾斜引起誤動作。正常/報警位置可設定，控制裝置中有一跳線，可將開關垂直或傾斜狀態定為正常狀態堅固，抗腐蝕，傾斜開關安裝簡便，控制裝置為印刷電路板結構所有探頭均配有安裝附件，20-43傾斜開關控制器（進口），20-38傾斜開關控制器（國產），控制裝置中有0～10秒的可調時間延遲，可避免傾斜開關探頭因瞬間傾斜引起的誤動作。控制裝置中通過跳線選擇豎直或傾斜作為正常狀態。兩個常開常閉觸點用于外部報警或控制。，傾斜開關回復到垂直狀態，金屬球觸點復又閉合。
【詳細說明】
山東卓信電氣有限公司料流控制開關ST-20料流傾斜開關
料流控制開關ST-20料流傾斜開關

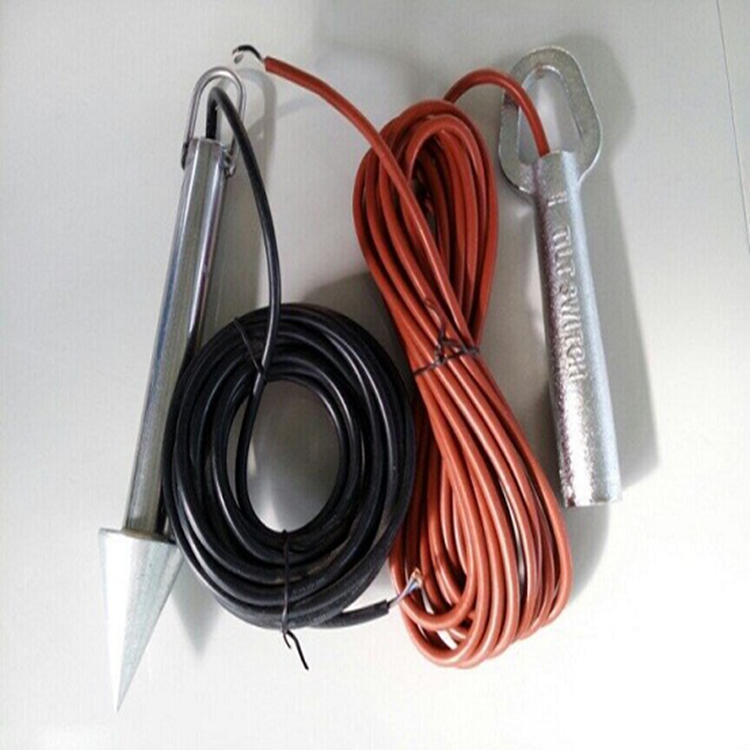

ST-20傾斜開關有：重型（鑄鐵型）、標準型（不銹鋼型）、輕型
產品簡介
ST-20傾斜開關，又稱煤流開關。是一種結構簡單、使用方便、可靠的料流、料位。其體積小、安裝容易，堅固且抗腐蝕。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料；用于皮帶和振動給料機缺料或無料探測。---引進美國技術，內部元件進口。
二、工作原理
垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置15度以上時，本實用新型的目的在于提供一種新型傾斜開關，其能夠防止助焊劑進入開關內 部。本實用新型的目的通過以下技術方案來實現一種傾斜開關，其包括開設端子收 容槽的絕緣本體、固持于端子收容槽的若干端子、由導電材質制成且與端子選擇性接觸的 滾珠及遮覆固持于絕緣本體上的頂蓋。所述絕緣本體包括底壁及自底壁邊緣向上豎直延伸 的側壁，所述底壁及側壁圍設形成容置空間。所述滾珠收容于所述容置空間并可于容置空 間內滾動。所述底壁開設若干連通端子收容槽及外部且具有上小下大形狀的銷孔。與現有技術相比，本實用新型具有如下有益效果銷孔為上小下大形狀，即靠近端 子的部分的直徑小，遠離端子的部分直徑大，從而可以降低助焊劑通過銷孔進入到開關內 部的風險。，開關內部的觸點動作，滾珠開關安裝于印刷電路板上，通常包括定義容置空間的絕緣本體、固持于絕緣 本體內的若干端子及收容于容置空間內的滾珠。當滾珠開關傾斜不同角度時，滾珠選擇性 地與不同的端子接觸，導通不同電路，從而表征不同的電訊號，實現開關的功能。故，滾珠開 關亦稱為傾斜開關。端子包括延伸入絕緣本體的容置空間內的接觸部及延伸出絕緣本體外 的焊接部。因端子的接觸部較焊接部抬升一定的高度，故，于注塑成型絕緣本體前，通常藉 由定位銷將端子的接觸部支撐，從而端子平穩的放置。在絕緣本體成型后，定位銷與模仁一 起去除。絕緣本體上先前對應定位銷的位置形成銷孔。因定位銷通常為上下等大的結構，對 應形成的銷孔在靠近端子的一端與遠離端子的一端等大，故，在后續將開關焊板的過程中， 熔融狀態下的助焊劑極易通過銷孔進入到開關內部。因此，確有必要提供一種新的傾斜開關，以克服先前技術中所存在的缺陷。，常閉觸點斷開（或常開觸點閉合）。當外力撤消后，傾斜開關回復到垂直狀態，觸點復又閉合（或斷開）。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。
三、技術參數
ST-20標準型
1、額定觸點：220VAC/2A
2、額定溫度：-20～100℃（可訂制200℃）
3、外殼材質：不銹鋼
4、電纜長度：6000mm（可以訂制）
5、長度：180mm
6、總長：210mm
7、尾部連接螺紋：M20×1.5×50
8、產品重量：1.2kg
ST-20重型
1、額定觸點：220VAC/2A
2、額定溫度：-20～100℃（可訂制200℃）
3、外殼材質：鑄鐵
4、電纜長度：6000mm（可以訂制）
5、長度：195mm
6、總長：230mm
7、尾部連接螺紋：M20×1.5×50
8、產品重量：2kg
四、典型應用
料流檢測 堵料檢測 料位/液位檢測
傾斜開關適應于食品 、沙土、 巖石、 小顆粒、 木材、 鈣土、橡膠、 金屬、 加工物、 煤、 混合油、 泥土、樹脂、 石灰石、 微粒、 麥芽等固體產業
