產品名稱：YHDH-S非接觸式欠速開關
產品型號：YHDH-S
所屬類別：欠速開關

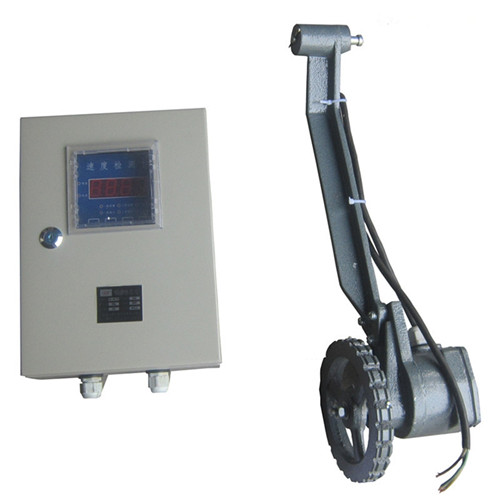

YHDH-S非接觸式欠速開關
YHDH-S、 YHDH-B欠速開關
YHDH-S型非接觸式欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。可對皮帶打滑、欠速、皮帶斷帶等狀態進行檢測，外殼采用防水防塵設計可直接安裝在惡劣環境中使用。
YHDH-S型非接觸式欠速（打滑）開關適合各種不同速度的輸送機檢測，所有運行參數自動設定，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，只需要把YHDHS型非接觸欠速（打滑）開關安裝到指定位置即可工作，一種通用于所有速度范圍的全自動化速度檢測開關。
YHDH-S型非接觸欠速（打滑）開關適合各種不同速度的輸送機檢測，所有運行參數自動設定，只需要把YHDHS型非接觸欠速（打滑）開關安裝到指定位置即可工作，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，一種通用于所有速度范圍的全自動化速度檢測開關。
產品特點
非接觸接近探測器，壽命長、維護費用低兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè )较蛐D電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，設定或故障檢修簡單無運動部件、無磨損、安全壽命長
技術參數
工作電源電壓：220V AC
檢測范圍：脈沖:10-500Hz ；
轉速：0~3000rpm ；
帶速0.1-9.9米檢測狀態：正常 / 打滑1、打滑2 / 停機開關與目標距離：5-12mm
開關數量：4組常開+4組常閉
觸點容量：AC220V 50Hz 5A
，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。傳真：0537-2228358
