【詳細說明】

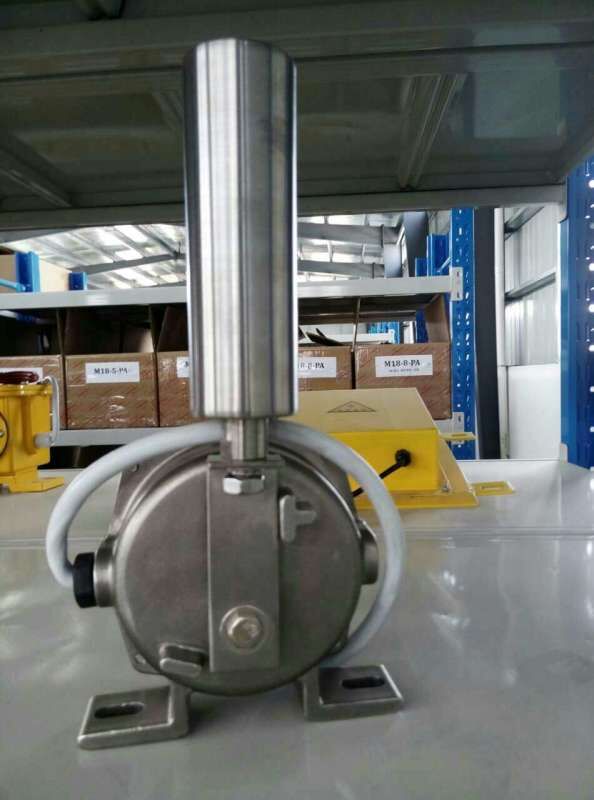

HQPK-1638GHK-A304不銹鋼兩級跑偏開關采用不銹鋼制作，為靈敏度高、動作準確的檢測皮帶跑偏的開關，說明我報為HQPK-1638GHK-A304兩級跑偏開關的如果客戶不需要防爆請說明一下，安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，還有詢價用戶需說明現場使用電壓情況（如：220V/380V/127V我廠都可以定做）
HQPK-1638GHK-A304不銹鋼兩級跑偏開關工作原理
當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。
簡介：
HQPK-1638GHK-A304安裝在化工廠皮帶輸送機兩側做跑偏事故檢測裝置。防塵的HYKPT1-12-30跑偏開關輸送兩級開關信號，1級信號用于輕跑偏告警，將此信號接至跑偏自動調整，可實現不停機狀態下的自動糾偏功能。2級動作輸出重跑偏自動停機信號。
HQPK-1638GHK-A304規格參數：
額定電壓：127VAC、220VAC兩種兼容
動作力距：3-5N.m
角度組合：常規警示和停機為12⪚、30⪚兩級動作角度
隔爆等級：EXI
可靠程度：無故障工作2萬次
接點輸出：常開、常閉兩組任選
表面靜電噴涂
扭簧結構
三防護外型，適于一般輸煤現場
安裝調整
1， 將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2， 立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L(cháng)=50-100mm;
3， 膠帶位于立輥下端1/3處；
4， 每100m膠帶可安裝跑偏開關3對（6臺）。
5，本機出廠時已配接6芯橡套電纜，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，長1、5m.芯線上配有線號。
山東卓信電氣有限公司生產兩級跑偏開關、防偏開關、不銹鋼跑偏開關、防爆跑偏開關、防爆雙向拉繩開關等，質量保證，。
圓柱型接近開關系列
LJ系列接近開關
LJ3-1-Z/BX、LJ3-1-Z/AX、LJ3-1-Z/BY、LJ3-1-Z/AY。
LJ6A3-1-Z/BX、LJ6A3-1-Z/AX、LJ6A3-1-Z/BY、LJ6A3-1-Z/AY。
LJ8A3-1-Z/BX、LJ8A3-1-Z/AX、LJ8A3-1-Z/BY、LJ8A3-1-Z/AY、
LJ8A3-1-J/EZ、LJ8A3-1-J/Z。
LJ12A3-4-Z/BX、LJ12A3-4-Z/AX、LJ12A3-4-Z/BY、LJ12A3-4-Z/AY、
LJ12A3-4-Z/EX、LJ12A3-4-Z/X、LJ12A3-4-J/EZ、LJ12A3-4-J/Z。
LJ18A3-8-Z/BX、LJ18A3-8-Z/AX、LJ18A3-8-Z/BY、LJ18A3-8-Z/AY、
LJ18A3-8-Z/EX、LJ18A3-8-Z/EX、LJ18A3-8-Z/X、LJ18A3-8-J/EZ、
LJ18A3-8-J/Z。
LJ24A3-10-Z/BX、LJ24A3-10-Z/AX、LJ24A3-10-Z/BY、LJ24A3-10-Z/AY、
LJ24A3-10-Z/EX、LJ24A3-10-Z/X、LJ24A3-10-J/EZ、LJ24A3-10-J/Z。
LJ30A3-15-Z/BX、LJ30A3-15-Z/AX、LJ30A3-15-Z/BY、LJ30A3-15-Z/AY、
LJ30A3-15-Z/EX、LJ30A3-15-Z/X、LJ30A3-15-J/EZ、LJ30A3-15-J/Z。
LJ38A4-20-Z/BX、LJ38A4-20-Z/AX、LJ38A4-20-Z/BY、LJ38A4-20-Z/AY、
LJ38A4-20-Z/EX、LJ38A4-20-Z/X、LJ38A4-20-J/EZ、LJ38A4-20-J/Z。
，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。傳真：0537-2228358
