【詳細說明】
山東卓信電氣跑偏開關 防偏開關 防爆跑偏開關 糾偏開關
皮帶跑偏開關 跑偏開關 礦用跑偏開關 不銹鋼跑偏開關等，質量保證，！ 卓信以品質&mash;是獲得信任的砝碼，是競爭致勝關鍵，是永無止境的追求，價值和尊嚴的起點。重視合同，規范運作，確保質量，信譽承諾。

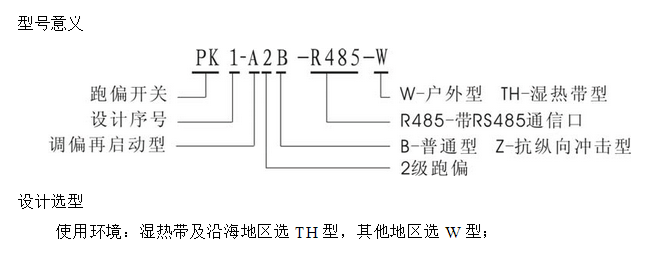

防偏開關 跑偏開關PK1-2B-R485-TH、C24V用于戶外濕熱帶區域，帶地址通訊功能，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，為了了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁/不銹鋼制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
防偏開關 跑偏開關PK1-2B-R485-TH主要用于帶式輸送機防止膠帶跑偏，產品采用立輥式測偏結構利用膠帶跑偏 時產生的橫向位移使立輥偏轉當立輥偏轉角達到12⪚時級開關動作輸出輕跑偏警示信號當偏轉角跑偏達到25⪚時級開關動作輸出跑偏停機信號。
PK1系列跑偏開關是具有通信和自檢能力的智能化裝置，不僅能向用戶提供自身的相關信息同時還能提供線路故障的準確信息。
主要功能
1.輕跑偏警示
2.重跑偏停機
3.調偏再啟動
聯信
4.故障自檢；
5.抗縱向沖擊功能。
主要規格
防護等級：IP67
使用環境：戶外型；、濕熱帶
1接點形式：純銀、雙斷點、速動
接點容量： AC380V
電源：C24V【僅PK1-2-R485】
電纜規格：電纜外徑向=10PK1-2-R48511mm
PK1系列跑偏開關是具有通信和自檢能力的智能化裝置，不僅能向用戶提供自身的相關信息，同時還能夠提供線路故障的準確信息。
特點：
1.可承受24小時帶電浸水試驗；
2.所有外露金屬件均采用不銹鋼制成；
3.可長期暴露在含有鹽霧、酸雨的環境中使用，*銹蝕；
4.開關自身故障、線路故障自檢；
5.單根導線連接的可插拔式接線端子

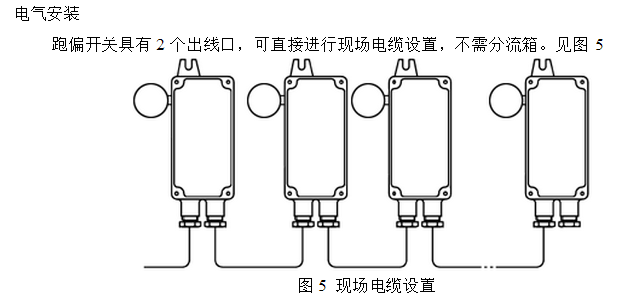

6.雙引線口結構，不用分流箱即可方便地進行現場接線
主要功能：
輕跑偏警示；
重跑偏停機；
調偏再啟動（可選功能）；
聯信（可選功能）；
故障自檢（R485型）；
線路監控（R485型）；
抗縱向沖擊功能
誤偏再啟動：跑偏是膠帶機運行中發生幾率較高的現象，該功能可在不另設專用線路的條件下實現調偏再啟動
主要規格：
防護等級：Ip67
使用環境：戶外型；濕熱帶
接點形式：純銀、雙斷點、速動
接點容量：AC380V/
電源：C24v (僅PK1-2-R485型)
電纜規格：電纜外徑=10-11mm
通訊功能：
信息內容：本機地址、開/關狀態、接點故障、線路故障及斷點地址。
聯網方式：可接到ZB02膠帶機綜合保護儀的通訊口1上，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，也可直接掛接在用戶的RS-485總線上
注明:當跑偏開關處于RS-485總線的***遠端時，應將圖7的端子11（停機線1）與端子12（停機線0）短路
芯線名稱、顏色及功能介紹：
芯線名稱 顏色 功能
停機線0 白色 返程停機線
停機線1 蘭色 停機線
485-B 通信總線B
485-A 綠色 通信總線A
GN 黑色 C電源
C24V 紅色 C電源
