產品名稱：國標產品XDT-B-L3K5跑偏開關
產品型號：XDT-B-L3K5
所屬類別：兩級跑偏開關 > 跑偏開關

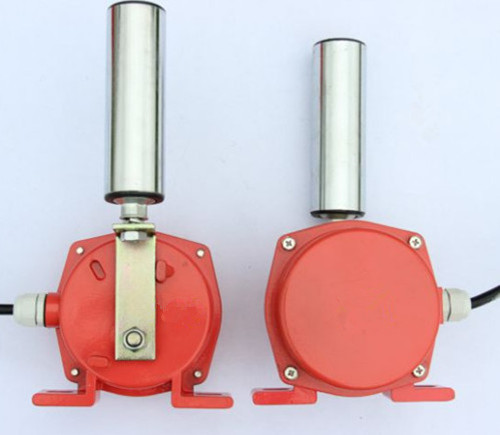

國標產品XDT-B-L3K5跑偏開關
跑偏開關又稱防偏開關。是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動警示和停機的一種安全保護裝置。
結構特點：
1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．本產品動作靈敏、穩定性高、性能可靠。
工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

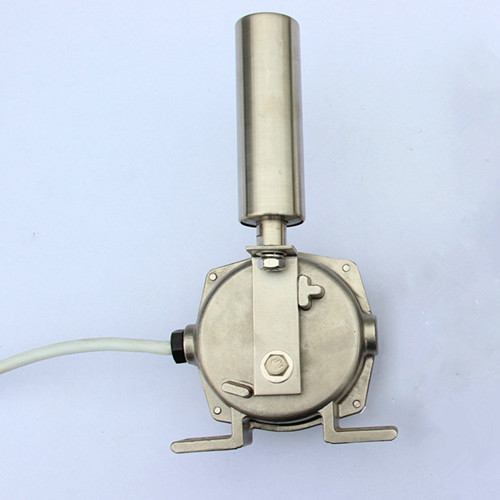

XDT-TB-2T不銹鋼跑偏開關

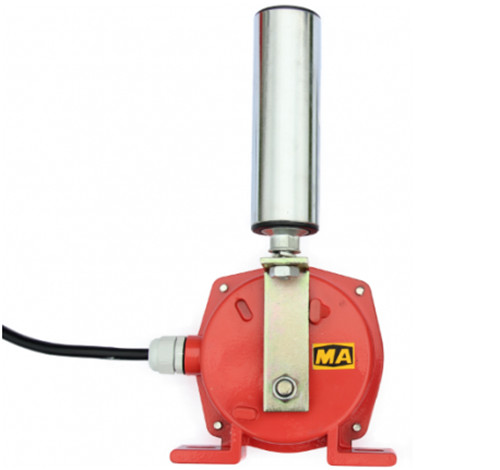

國標產品XDT-B-L3K5跑偏開關
安裝調整
1．將跑偏開關固定在支架上，然后安裝在膠帶機上。
2．立輥線與膠帶平面垂直，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，邊緣距離為L(cháng)=50~100mm(殼體安裝孔可移位。)
3．立輥下端1/3處。
4．每100m膠帶可安裝跑偏開關3對(6臺)。
產品安裝使用注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
技術參數
工作電壓：24~380V（無源開關量）
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
重 量：1.5Kg
防護等級：IP65
復位方式：自動復位
響應時間：＜2mS
控制觸點容量：3A-5A
動作力：50±10N
公司銷售產品
拉繩開關HFKLT2-I JB/T10960
雙向拉繩開關HLT2-1 380V 10A
皮帶跑偏開關NST1-12-30
聲光報警器 工作電壓220VAC,XTD-FC-E
阻旋式堵煤開關 XTD-Ⅱ-A-4
跑偏開關控制器 型號:防偏控制器 XTD-GR-ST,i30A.IP67.材質316L不銹鋼
跑偏開關FPK-12-30
拉繩開關LXX-K21/LJ防護等級IP67 觸點2開2閉 AC/DC220V 10A
跑偏開關DLF-KP22/LJ防護等級IP67 觸點2開2閉 振幅0.75mm A
雙向拉繩開關HQL-996ZSD/LHH
PJZS-3145S/2雙向拉繩開關
，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會(huì )保護性停機。傳真：0537-2228358
