產地類別 國產
-SU2VKS兩級跑偏開關生產是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動和停機的一種保護裝置。當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥傾斜大于動作角度時，立即發出組開關信號，如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立輥自動復位。
【詳細說明】
山東卓信有限公司現貨發高品質-SU2VKS兩級跑偏開關生產
跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品，對于輸送帶在出現跑偏的情況下起到自動和停機的一種保護裝置。
中文名 ：跑偏開關
外文名 ：Belt Sway Switches
別 名：防偏開關
用 途： 檢測帶式輸送機輸送帶跑偏量
屬 性：設備
角 度：兩級
-SU2VKS兩級跑偏開關生產目錄
1 簡介
2 基本原理
3 安裝和調整
4 適用范圍
5 跑偏開關的分類
6 技術指標
簡介
跑偏開關有兩級角度，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，一般常用的是：角度為：10、12、20.二級角度為：30、35、45.
型號規格齊全
跑偏開關TLP-100-145兩級跑偏開關HFKPT1-12-30型 額定電壓：220V兩級跑偏開關 附：安裝配件 HFKPT1 碳鋼兩極跑偏開關TLP-120-130跑偏開關立輥TYPP-20-25跑偏開關規格:YHPK-II 電壓220/380V 跑偏開關-SU2VKS皮帶機跑偏開關 HFKRT1-12-30跑偏開關 型號:防偏 XT-GR-ST,i30A.IP67.材質316L不銹鋼跑偏開關備立棍 型號：XT-PY-E
當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。
安裝和調整

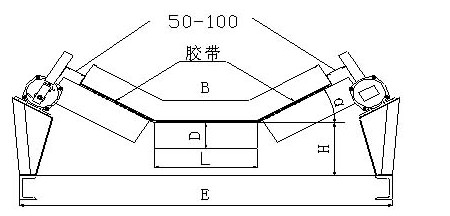

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，開關支架應在輸送機安裝完成后與輸送機機架，跑偏開關與跑偏開關支架用螺栓固定。
適用范圍
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
跑偏開關的分類編輯
跑偏開關有普通型的、接線腔型、地址編碼的。
普通型的就是以上所說兩級跑偏開關；
接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
