產地類別 國產

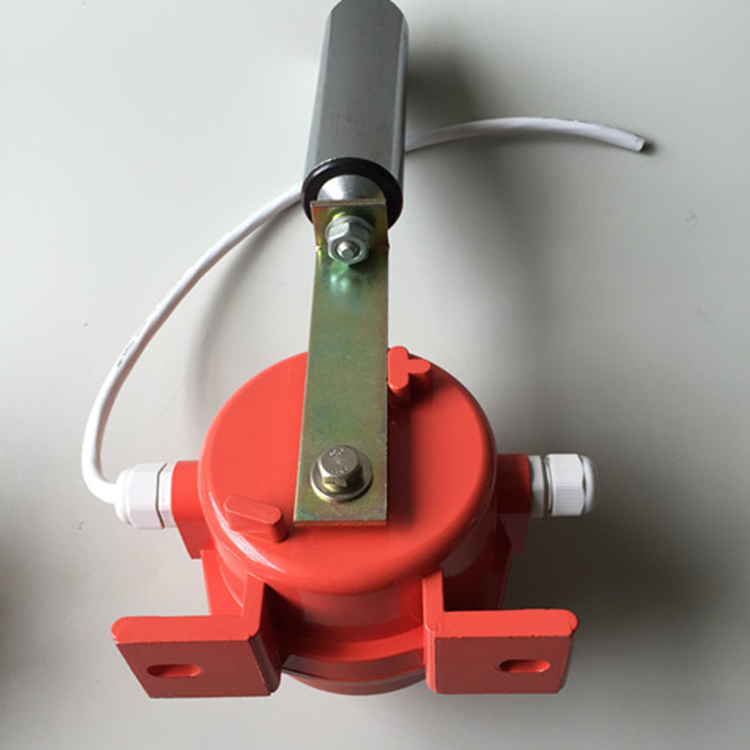

防爆型XT-GF-KTB不銹鋼兩級跑偏開關
1、本機采用鋁合金鑄造殼體，強度高、重量輕；
2、外殼防護等級達IP65，可在惡劣環境中工作；
3、機內采用進口微動開關、觸點容量大、動作靈敏、可靠。
【詳細說明】
卓信牌跑偏開關XT-GF-KTB卓信公司發現貨采購
防爆型XT-GF-KTB不銹鋼兩級跑偏開關工作原理
當運行中的膠帶發生跑偏時，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾斜，若立輥傾斜大于動作角度時，立即發出一組開關信號，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會(huì )保護性停機。，若立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立輥自動復位。
防爆型XT-GF-KTB不銹鋼兩級跑偏開關產品概述
用于傳送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障，本機廣泛應用于礦山、
電力及化工等行業的運輸系統中。
技術參數
1、使用環境條件
a、環境溫度 -30℃～50℃
b、相對濕度 不大于85
結構特點
1、本機采用鋁合金鑄造殼體，強度高、重量輕；
2、外殼防護等級達IP65，可在惡劣環境中工作；
3、機內采用進口微動開關、觸點容量大、動作靈敏、可靠。
六、安裝調整
1、將跑偏開關固定在支架上，然后焊在機架上；

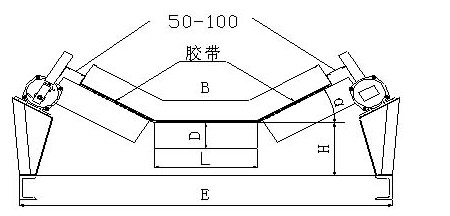

2、立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L(cháng)=50～100mm；
3、膠帶位于立輥下端1/3處；
4、每100m膠帶可安裝跑偏開關一對，詳見圖2。七、接線方法
本機出廠時已配接4芯橡套電纜，芯線上備有線號，可參照圖3接線。
八、用戶須知
用戶若訂購我廠提供的安裝支架，請提供膠帶的槽角。
交貨期承諾：
產品交貨期：一般常規格產品，，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
產品承諾：
1、為了保證產品的高可靠性和性，卓信生產的產品選材均選用國內或國際名品產品。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以的提供給貴方。
