礦用GEJ35不銹鋼兩級跑偏傳感器廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。跑偏傳感器適用于具有性混合氣體甲烷的危險場所以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機保護裝置的配套檢測之用。【詳細說明】
保定卓信特惠采購GEJ35跑偏開關限時特賣數量有限歡迎新老顧客來電選購的產品
吉林生產卓信牌GEJ35跑偏開關老顧客強力推薦行內好品質多多火爆熱銷
黑龍江卓信大量現貨發量大價更優GEJ35跑偏開關規格齊全性?xún)r(jià)比高有保障

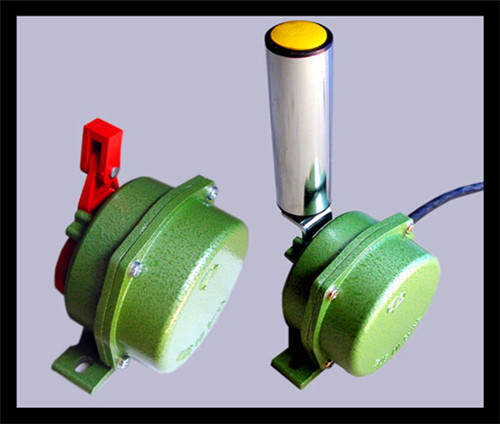

礦用GEJ35不銹鋼兩級跑偏傳感器
觸點數量 常開1個 常閉1個 常開2個 常閉2個
觸點容量 ~380V 電流3A ~380V 電流3A
動作行程 20&plun;2mm 20&plun;2mm
極限行程 70&plun;2mm 70&plun;2mm
動 作 力 8－12&plun;2Kg 8－12&plun;2Kg
復位方式 自動復位 手動復位
使用壽命 10萬次 10萬次
絕緣電壓 AC2500V 試驗1分鐘 AC2500V 試驗1分鐘
礦用GEJ35不銹鋼兩級跑偏傳感器工作原理：
本產品I、II型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，I型采用自動復位，II型采用手動復位。
二級跑偏開關安裝及接線
技術參數
1、環境溫度：-30℃~ 60℃ 濕度：不大于85
2、觸點數量：一開一閉可根據客戶需要增加二開二閉容量：AC 380V/
3、復位方式：手動復位
4、動作力：10Kg 重量：2.8Kg
5、極限角度：15⪚ 可靠性：>106次

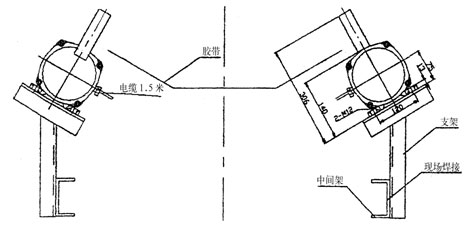

安裝：
根據簡圖，自制一安裝板，用M12×30的螺栓將開關固定在安裝板上，然后把安裝板隨同本開關裝置固定在膠帶機兩側，其位置滿足以下要求：
（1）一般把開關安裝在輸送機機架上，使該裝置低于膠帶水平位置，以操作方便為宜：
（2）把拉繩（￠4mm覆塑鋼絲繩）分別系在開關轉臂拉環孔上，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕；
外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作；
觸點容量大、動作靈敏、可靠，兩只開關間隔距離小于40m為宜，兩端拉繩要平行于膠帶機沿線布置，并在間隔3&mash;4m左右處安裝吊環起支撐作用，以減少其撓度。

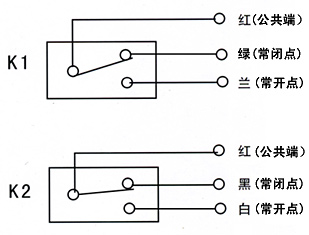

接線：
（1）I型拉繩開關接線說明
把后蓋打開，可見開關接線栓。如有引出電纜，用戶就不必打開后蓋，可直接和開關的引出電纜線相接，接線時，可用萬用表檢驗出常開、常閉觸點，以防錯誤，接好后用防水膠帶絕緣并套好絕緣護套。
（2）II型拉繩開關接線與I型相同。
注意事項：
1、接線聯接可靠，絕緣密封。
2、拉繩開關安裝完畢后，安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，兩側拉繩松緊適宜，撓度小，
兩級跑偏開關工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，拉拉繩后，開關能可靠復位。
卓信兩級跑偏開關，防偏開關 糾偏開關 緊急急停兩級跑偏開關 防爆兩級跑偏開關，防水兩級跑偏開關 耐腐蝕兩級跑偏開關，耐酸堿兩級跑偏開關，防粉塵兩級跑偏開關，防爆兩級跑偏開關
