有防爆證書RPK-BG-1耐腐蝕兩級跑偏開關跑偏開關帶立輥是用于檢測帶式輸送機輸送帶跑偏量的產品,對于輸送帶在出現跑偏的情況下起到自動和停機的一種保護裝置。堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理 。
【詳細說明】
卓信熱銷有防爆證書RPK-BG-1耐腐蝕兩級跑偏開關
廣東卓信熱銷有防爆證書RPK-BG-1耐腐蝕兩級跑偏開關
廣西卓信熱銷
結構特點說明：
&miot;通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部
&miot;堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理
&miot;整體式蓋板易于接線及調整
&miot;不需拆除動作桿就可拆掉蓋板
&miot;動作桿軸承額定轉速5000轉/分，適用皮帶速度可達6．35米/秒
&miot;動作桿法向角調節范圍為22．5?
&miot;法向夾角為10度時觸點動作，法向夾角為之20度時停機觸點動作。
安裝與接線

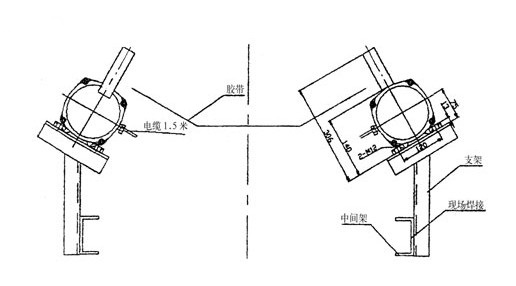

（一） 安裝方法
1、跑偏開關應成對安裝在膠帶機兩側，其位置應使立輥軸線與膠帶邊呈垂直狀且應保證膠帶邊位于立輥高度的下1/3處為宜。
2、立輥距膠帶邊緣距離為膠帶的自然跑偏量加上50&mash;100mm為宜，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，用戶也可以根據現場情況確定。
3、跑偏開關應安裝在托輥組的近旁且避開調心托輥組為好。
4、本裝置底座有兩Φ13固定孔，用戶用螺栓將其固定在安裝支架的長形孔的，以便適當的調整位置。
5、安裝支架采用現場在膠帶機的中間架上。

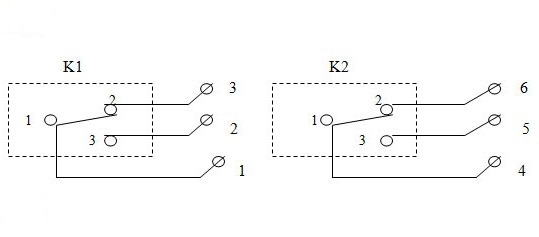

（二）接線方法
該產品配有1.5米六芯橡套電纜，芯線上配有標記號，用戶可根據線號接線，其中：
1、2為跑偏常開接點；
1、3為跑偏常閉接點；
4、5為二級跑偏常開接點；
4、6為二級跑偏常閉接點；
安裝時托輥組軸線同輸送帶線不垂直而引起輸送帶跑偏，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，當皮帶往那邊跑偏就將那邊的托輥向輸送帶前進和方向移動一點，一般要調整幾個托輥才行。
滾筒表面粘上物料，使滾筒表面成了圓錐面，會(huì )使輸送帶向一側偏離。特別是輸送粘度大并且落料處密封不好時，容易使物料落入回程皮帶而粘結于滾筒上，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，致使皮帶跑偏，所以經常檢查清掃器和進行人工清掃回程皮帶上的物料。
