產地類別 國產

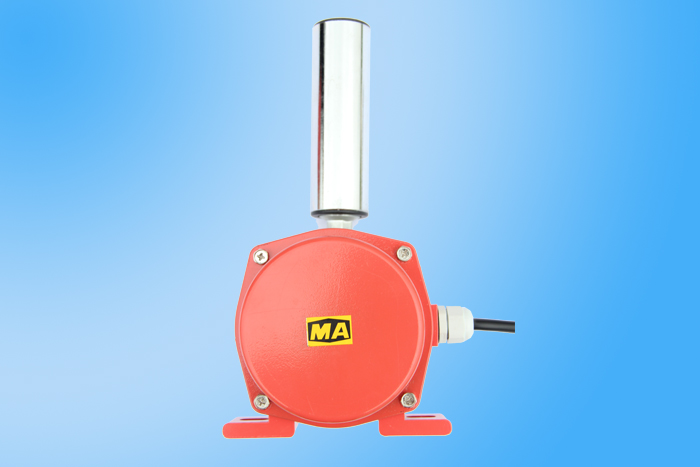

防爆BH-PW-PPKG兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品由于安裝方便、開關性能可靠，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，在輸送機膠帶中廣泛應用。
【詳細說明】

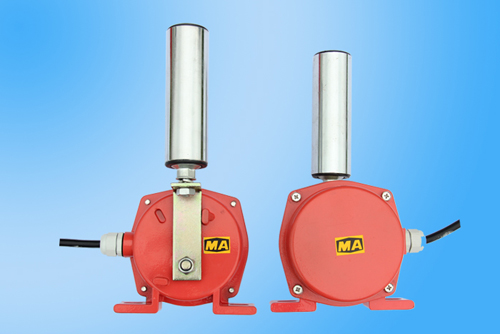

桂林卓信防爆BH-PW-PPKG兩級跑偏開關安裝方便使用壽命長工作原理及結構特征： 本系列跑偏開關具有兩級動作功能。動作用于，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。當立輥偏轉角度超過12?時，開關動作，輸出（信號）。當立輥偏轉角度超過30?時，二級開關動作，輸出（停機信號）。開關信號用于，如果將此信號與跑調整裝置相接，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
桂林卓信防爆BH-PW-PPKG兩級跑偏開關安裝方便使用壽命長開關型號參數說明：
型號觸點
容量觸點數量開關工作角度動作
力距防護
等級重量
常開常閉二級極限角
PPKG-12-30≤380V
≤3A 2212?30?75?23-27
kgcmIP552.5kg
PPKG-10-45≤380V
≤3A 2210?45?75?
PPKG-20-35≤380V
≤3A 2220?35?75?
HFPPKG-12-30≤380V
≤3A 2212?30?75?23-27
kgcmIP652.5kg
HFPPKG-10-45≤380V
≤3A 2210?45?75?
HFPPKG-20-35≤380V
≤3A 2220?35?75?
