產品名稱：兩級跑偏開關LW-PKG -12-30

產品型號：LW-PKG -12-30

所屬類別：兩級跑偏開關 > 跑偏開關

兩級跑偏開關LW-PKG -12-30

LW-PKG-12-30系列跑偏開關是用于檢測帶式輸送機輸送帶跑偏量,實現跑偏自動報警和停機的一種輸送帶安全保護裝置。適用于煤炭、冶金、建材、電力、化工、交通等行業使用的帶式輸送機輸送帶跑偏檢測。

結構特征與工作原理

LW-PKG-12-30系列兩級跑偏開關安裝在輸送帶兩側，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，當輸送帶跑偏時， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出報警信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。LW-PKG-12-30系列兩級跑偏開關具有可靠的輸送帶跑偏檢測功能，壓鑄鋁外殼，見圖一。

安裝

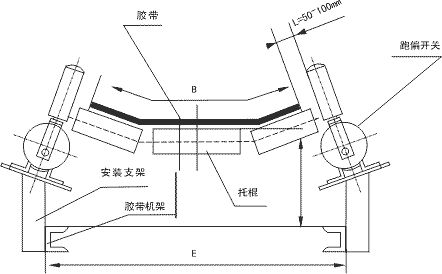

1、兩級跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶邊位于立輥高度1/3處。兩級跑偏開關安裝見圖二。

2、兩級跑偏開關立輥與輸送帶

正常位置的間距宜為50～100mm。

3、兩級跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。

當輸送機較長時，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，在輸送機中間位置可每隔30～35米設1對。

技術性能與主要參數

產品型號

LW-PKG―□―□

開關觸點數量

1級為常開、2級為常閉

觸點容量

AC 380V  3A

開關動作角度

1級：10°12°20°  2級：30°35°45° 極限角度≤60°

工作環境

相對濕度：≤90％（25℃） 海拔高度：≤2000m

工作溫度：-30～+40℃

防護等級

IP65

重量

2.5

其他

單出線口

主要用途及適用范圍

LW-PKG-12-30系列跑偏開關是用于檢測帶式輸送機輸送帶跑偏量,實現跑偏自動報警和停機的一種輸送帶安全保護裝置。適用于煤炭、冶金、建材、電力、化工、交通等行業使用的帶式輸送機輸送帶跑偏檢測。
