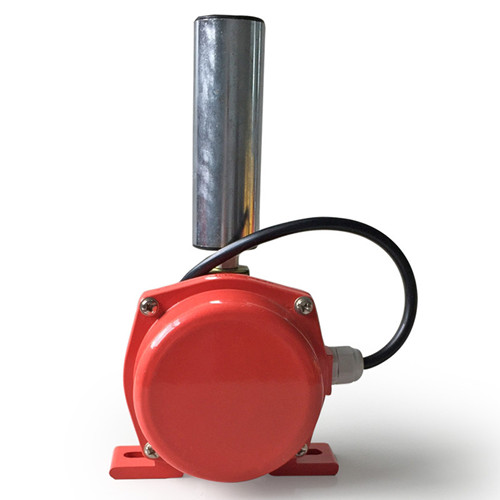

產品名稱：兩級跑偏開關FPK-20-30欲購從速

產品型號：FPK-20-30

所屬類別：兩級跑偏開關 > 跑偏開關

發布時間：2019-02-26

已獲點擊：78

詳細說明

兩級跑偏開關FPK-20-30欲購從速

FPK-20-30兩級跑偏開關，皮帶跑偏保護系統

一、主要用途：

 主要用于檢測帶式輸送機運行中的跑偏現象， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，按膠帶實際跑偏量輸出報警或停機信號，可有效的防止由膠帶跑偏而產生的事故，是一種保護裝置。

二、 主要技術指標：

型號

接點容量

接點數量

開關動作角度

重量kg

FPK-20-30

AC380V

5A

常開

常閉

Ⅰ級

Ⅱ級

極限角

1.5

FPK-10-45

2

2

12°

30°

60±2°

FPK-20-35

10°

45°

20°

35°

三、 工作原理：

本開關的工作過程是輸送機膠帶跑偏時，膠帶觸碰開關立輥，當立輥偏轉至Ⅰ級動作角度時，Ⅰ級開關動作，并輸出信號報警。如果膠帶繼續跑偏使開關的立輥達到Ⅱ級動作角度時，Ⅱ級開關發出停機信號。如果將其接至控制線路中即可實現自動停機

跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。
開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。
 基本原理　　

 輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

兩級跑偏開關FPK-20-30欲購從速

安裝和調整

1.兩級跑偏開關設在輸送帶兩側，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85%
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
FPK-20-30兩級跑偏開關、雙向拉繩開關、跑偏傳感器，皮帶跑偏保護系統

拉繩開關HFKL T2-II 380V 10A 動作力4-10N

打滑開關HQSK-B0102FL AC220V 3A

欠速打滑開關HQSK-1080LS速度開關

欠速開關HQSK600/10-BK

位置控制開關CS1-U

位置控制開關SD-FJK-W150-MST-LED

位置控制開關YBLX-X2

跑偏開關FPK-20-30，FPK-12-30
