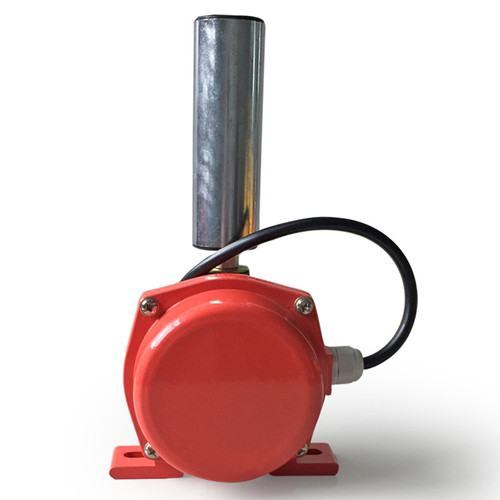

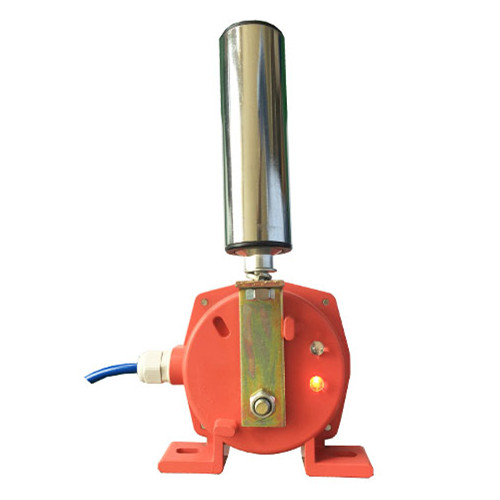

產品名稱：XTBP-10-45皮帶跑偏檢測器

產品型號：XTBP-20

所屬類別：兩級跑偏開關 > 跑偏控制器

XTBP-10-45皮帶跑偏檢測器概述

XTBP-20型輸送帶跑偏檢測器是應用于檢測運輸皮帶運行過程中發生偏離機架中心線的故障。可有效地防止因輸送帶跑偏而造成的撒料、過負載、撕裂皮帶、損壞機械等事故的發生。可廣泛地用于冶金、煤炭、水泥、礦山、電力、糧食等工業領域的各種皮帶運輸機械中，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，是物料輸送系統安全保護和自動化控制必不可少的檢測裝置。

XTBP-10-45皮帶跑偏檢測器特點

鑄鋁外殼結構,開關結構牢固，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，耐沖擊力大，經久耐用。

二段檢測報警。可以分別進行皮帶一級(輕)、二級(重)跑偏的報警、控制。

開關內裝有2副轉換接點，可同時用于停止皮帶運輸機及報警。

XTBP-20皮帶跑偏檢測器技術參數

信號輸出：2個1C轉換接點的微動開關，AC250V，5A(感性負載)。

檢測角度：一級跑偏檢測動作20°,二級跑偏檢測動作35°。

電纜出線孔：3/4"-14NPT（適用外徑8～12mm電纜）

環境溫度：-20℃～60℃

防護等級：IP67

皮帶跑偏開關型號

XTBP-20、XTBP-20-35

PXA-34KK-A、DPP-K2/J

HFKPTH2-30、HFKPT1-20-35

HFKPT1-10-45、HFKPT1-12-30

XTBP-20皮帶跑偏檢測器安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。

XTBP-20皮帶跑偏檢測器 兩級跑偏開關
