山東卓信現貨HFKTT1跑偏開關
卓信一直秉承以人為本，產品的質量，是保障大家的人身。卓信所生產的工業自動化設備已有部分通過國家防爆部門的（防爆拉繩開關、防爆跑偏開關、防爆磁性接近開關、防爆接近開關、礦用防爆磁性開關等）。選擇卓信，選擇品質！
【詳細說明】

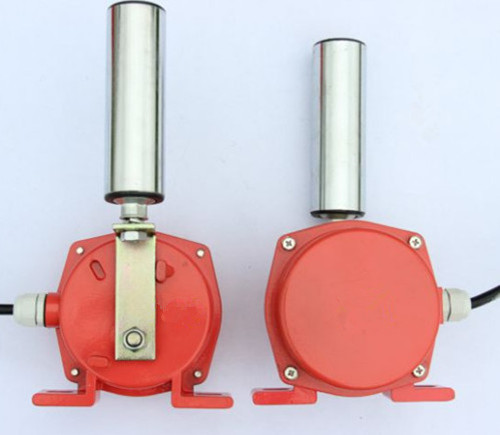

山東卓信現貨HFKTT1跑偏開關
跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品，對于輸送帶在出現跑偏的情況下起到自動警示和停機的一種保護裝置。
基本原理當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出警示信號。當輸送帶跑偏嚴重，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會(huì )保護性停機。，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。
安裝和調整1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時，在輸送機中間位置可每隔30~35米設1對)
4.跑偏開關應通過安裝支架與輸送機中間架連接，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，開關支架應在輸送機安裝完成后與輸送機機架，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，跑偏開關與跑偏開關支架用螺栓固定。
適用范圍兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統;堆垛/取料輸送機;傾斜和梭式輸送機;起重機、挖掘機，起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動警示和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
山東卓信現貨HFKTT1跑偏開關技術指標
1. 額定電壓:AC90-380V
2.額定電流:0-10A
3. 觸點數量:二組的常開、常閉接點
4.外殼防護級別:T型塵密外殼，防護等級IP67
5.周?chē)h(huán)境溫度:-25~80℃
6.開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7.外形尺寸:殼體L×W×H(mm)190×135×100。
8.操作力:5~7㎏
雙向拉繩開關
HFKLT2-II 、HFKLT2-11 、HFKLT2-1、HFKLT2-2、HFKLT2-I、
KLT2-II 、KLT2-11 、KLT1-1、KLT2-2、KLT2-I、XLLS-II、
XLLS-2、XLLS-11、XLLS-1、YHLS-II、YHLS-11、YHLS-2、
YHL-II、YHL-11、YHL-1、YH-L-2、BLKT2-II、LSKT2-II、
JSB/KLS-II、SL2-II，SL2-2、XLLS-II XLLS-11 XLLS-2
HKLS-II、XTKS-20、JHLS-S、FPK-A-K、LKA-1-W、HPKLT2-L1
兩級跑偏開關
HFKPT1-12-30、HFKPT1-20-35、KPT1-12-30、KPT1-20-35、
PK-12-30、PK-20-35、XLPP-1、XLPP-11、XLPP-111、
JSB/KPP-12-30、JSB/KPP-20-35、FPK-12-30、FPK-20-35、
NKPK1-12-30、NKPK1-20-35、YHPK-I、JHFP-20-35、
JHPK-12-30
打滑開關、打滑、
H-III、H-111、H-I、H-1、H-S、H02E-1-W、XLH-F-III、
XLH-F-A、XLH-F-S、H-3、S-T3、H03E-1-W、H01E-1-W、
H02E-1-W、H03E-1-TH 、H01E-1-TH、H02E-1-TH
XLH-I、XLH-II、XLH-III、ZGH-III 、S-PXK-BI、S-BI
XLH-F-I、XLH-F-II、XLH-F-III、H-S、 JYB/RC-C
XLH-F-A、XLH-F-S 、HJY-II、KBJ-220Y
