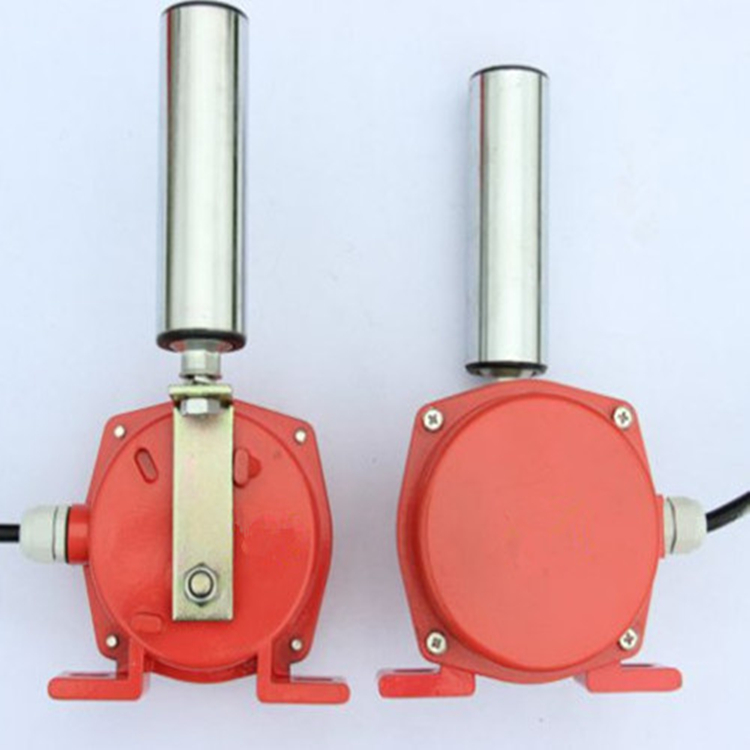

HFPPKG-20-35跑偏開關 兩級跑偏開（圖）
跑偏開關用于檢測膠帶的跑偏量和扭曲程度。可防止皮帶邊緣的損傷和因為膠帶的跑偏而引起的物料散落。是實現自動警示和停機的一種保護性開關。
【詳細說明】
卓信HFPPKG-20-35跑偏開關 兩級跑偏開（圖）
HFPPKG-20-35跑偏開關 兩級跑偏開（圖）HFPPKG系列跑偏開關說明
跑偏開關用于檢測膠帶的跑偏量和扭曲程度。可防止皮帶邊緣的損傷和因為膠帶的跑偏而引起的物料散落。是實現自動警示和停機的一種保護性開關。
使用條件：
環境溫度：-40℃~+60℃； 相對濕度：不大于90；
大氣壓力：80~110kpa； 海拔高度：不超過2000M；
使用壽命：開關動作1萬次； 絕緣電壓：AC1000V試驗歷時1分鐘。
主要技術指標：
型號
觸點
容量
觸點數量
開關工作角度
動作
力距
防護
等級
重量
常開
常閉
二級
極限角
PPKG-12-30
≤380V
≤3A
2
2
12?
30?
75?
23-27
kgcm
IP55
2.5kg
PPKG-10-45
≤380V
≤3A
2
2
10?
45?
75?
PPKG-20-35
≤380V
≤3A
2
2
20?
35?
75?
HFPPKG-12-30
≤380V
≤3A
2
2
12?
30?
75?
23-27
kgcm
IP65
2.5kg
HFPPKG-10-45
≤380V
≤3A
2
2
10?
45?
75?
HFPPKG-20-35
≤380V
≤3A
2
2
20?
35?
75?
工作原理及結構特征：
本系列跑偏開關具有兩級動作功能。動作用于警示，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12?時，開關動作，輸出（警示信號）。
當立輥偏轉角度超過30?時，二級開關動作，輸出（停機信號）。
開關信號用于警示，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

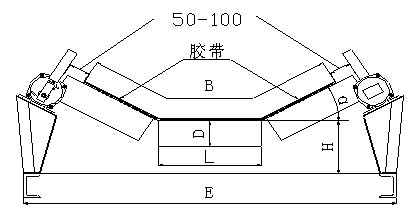

卓信電氣生產膠帶機輸送系列保護開關：兩級跑偏開關， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，雙向拉繩開關，皮帶打滑開關
