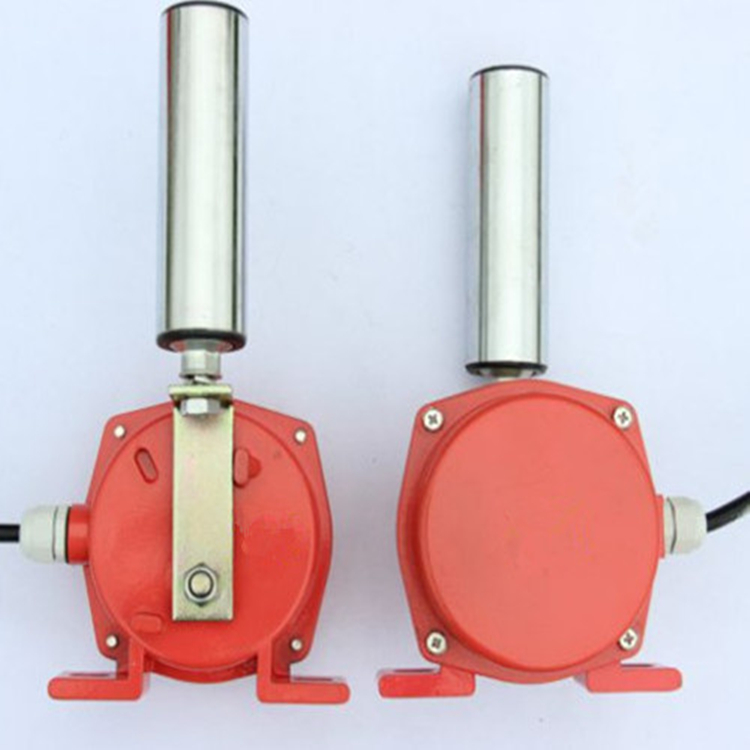

兩級跑偏開關BFK-PA302 是分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度的一種開關，根據皮帶的跑偏程度和扭曲程度，實現跑偏自動警示和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。 兩級跑偏開關在運行輸送系統里是不可缺少的，適用于煤炭、冶金、水泥建材、電力、化工等行業使用的帶式輸送機輸送帶跑偏檢測。
【詳細說明】
兩級跑偏開關BFK-PA302是分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度的一種開關，根據皮帶的跑偏程度和扭曲程度，實現跑偏自動警示和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。 兩級跑偏開關在運行輸送系統里是不可缺少的，適用于煤炭、冶金、水泥建材、電力、化工等行業使用的帶式輸送機輸送帶跑偏檢測。
兩級跑偏開關BFK-PA302性能
1.防護等級IP67， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，適合惡劣環境下使用
2.內置兩組高品質的微動開關，輸出停止和警示信號
3.傳動軸采用SUS304材料，精工磨制而成，可更好的保持水和耐鹽堿、耐腐蝕特性
4.立輥zui大可傾斜75?，經過調整凸輪，傾斜角度可依設備現場使用需求進行調整
5.機械壽命2000萬次
防護等級： IP67
立輥傾斜角度：zui大傾角75?
接 點 數： 2（1a+1b）
接點容量： 250V AC
接 線 口： 6~12mm電纜
適用溫度： -20℃~+60℃
本系列跑偏開關具有兩級動作功能。動作用于警示，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。當立輥偏轉角度超過20?時，開關動作，輸出警示信號。當立輥偏轉角度超過35?以上時，二級開關動作，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，輸出停機信號。開關信號用于警示，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，輸送帶離開立輥正常運轉時，立輥可自動復位。
HANGRONG的兩級跑偏開關使用高性能的微動開關和無需加油的滾珠軸承，立輥zui大傾角75?，在功能設計上非常充裕。
安裝
1.開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.立輥與輸送帶正常位置的間距宜為50～100mm。
3.數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對)
