雙向拉繩開關用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。本機由于安裝方便，開關轉換可靠，在膠帶運輸機場廣泛的應用。
【詳細說明】
卓信向大西北地區LS-I、LS-II雙向拉繩開關
卓信一直秉承以人為本，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，產品的質量，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，是保障大家的人身。卓信所生產的工業自動化設備已有部分通過國家防爆部門的（防爆拉繩開關、防爆跑偏開關、防爆磁性接近開關、防爆接近開關、礦用防爆磁性開關等）。選擇卓信， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，選擇品質！
一． 概述
LS 系列雙向拉繩開關系我公司組織科研人員開發研制的新一代產品，可用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中廣泛應用。
二． 型號含義：
三． 技術參數：
1． 使用環境條件
a.環境溫度：-30℃~70℃
b.相對濕度不大于85
LS-Ⅰ
LS-Ⅱ
外形圖
2． 卓信向大西北地區LS-I、LS-II雙向拉繩開關主要參數見下表
型 號
動作 角度
極限 角度
動作力(Kg)
輸出方式
負載 電流
復位方式
可靠性
重量(Kg)
常開
常閉
LS-I型
15°
60°
10
1
1
自動
≥106次
1.5
LS-II型
15°
60°
10
1
1
手動
四． 結構特點：
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP65，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖1和圖2。
五． 工作原理
當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。
六． 安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上，詳情參加圖3。
1． 將拉繩開關固定在支架上。
2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。
概述：
本機用于膠帶輸送機發生故障時緊急停機。
當膠帶輸送現場發生緊急事故時，可拉動系在吊耳上的鋼絲繩，使機內的滑塊與開關的作用，發出停機信號。
手動型開關帶自銷，在故障排除后提上限位桿方能復位。
使用環境條件：
環境溫度：-30℃~70℃ 相對濕度不大于85
使用與安裝
開關平衡的安裝在機架的固定支架上。
將鋼絲繩系在兩端的拉環上，每側繩不超過40m（有坡度時因當縮短）。
拉繩壓力應適宜，以確保開關可靠復位。
拉繩沿平行方向設置，每10m加一吊環。
西北地區LS-I、LS-II雙向拉繩開關

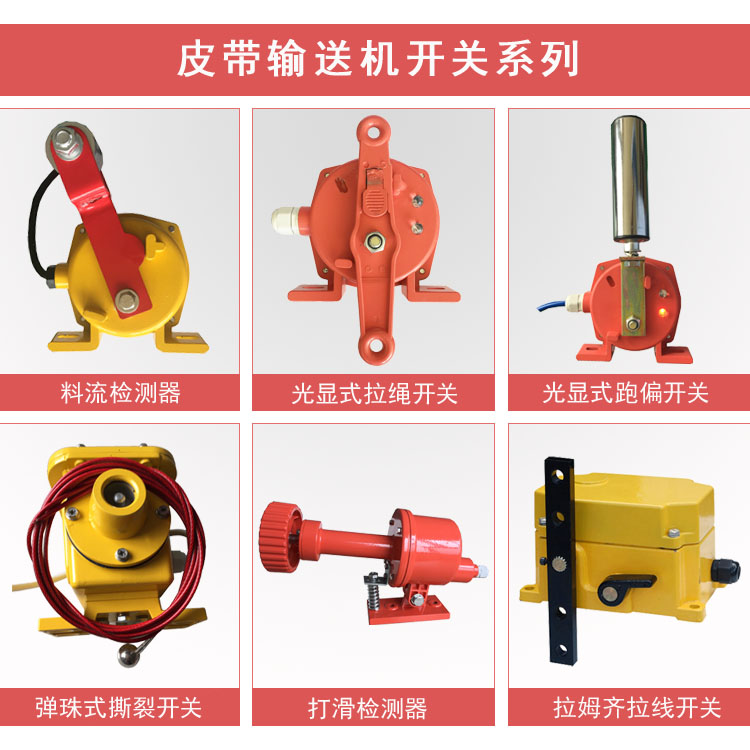

山東卓信電氣有限公司生產其它型號產品如下：
