HFKLT2-II雙向拉繩開關 急停開關采用整體密封，具有防水、防潮、防塵等特點，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，適用于室內外潮濕、粉塵大的惡劣環境下使用。
【詳細說明】
HFKLT2-II雙向拉繩開關 急停開關
一、概述
HFKLT2-II雙向拉繩開關 急停開關采用整體密封，具有防水、防潮、防塵等特點，適用于室內外潮濕、粉塵大的惡劣環境下使用。
二、主要用途
HFKLT2-II雙向拉繩開關是膠帶輸送機運行現場出現事故時，實現系統緊急停機的保護開關，保護人員或設備的。
三、主要技術指標
工作電壓 AC220V 動作角度25?
點容量 AC220V 3A 極限角度75?
接點形式雙斷點1常開1常閉 防護等級IP65
使用壽命10萬次 重 量2.5Kg
品牌【HANGRONG/卓信】
【現貨庫存】選擇卓信，選擇品質。歡迎你的。
四、外型結構及工作原理

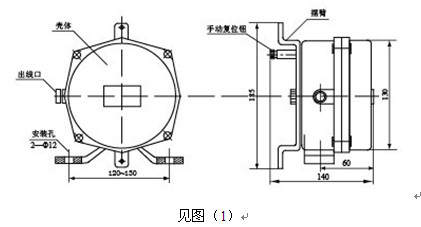

1．外型結構
2．工作原理
本產品為雙向動作，開關兩側均可安裝拉繩。當帶式輸送機設備出現故障時，現場工作人員通過拉動雙向拉繩開關兩邊的繩索，使開關內凸輪壓動微動開關動作，使開關進入工作狀態，發出停機信號，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，達到預防和控制設備及人身的目的。
五、安裝及接線
（一） 安裝
用戶根據外形結構標注的安裝尺寸，自制一安裝支架，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會(huì )造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，也可向我公司訂購。將開關固定在膠帶機兩側，成對安裝，并滿足下列要求：
1． 安裝時應使本產品低于膠帶（其
位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間的距離應以40米左右為宜。
2．把拉繩分別系在開關體的擺臂上，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，用繩夾固定，并先在開關兩側就近處分別安裝托環，然后每隔3米左右安裝一個托環，以免垂撓度過大，保證開關的正常使用。
3．在滿足開關正常工作前提下，盡可能拉緊兩側繩索然后zui大限度的減少拉繩的垂撓度。

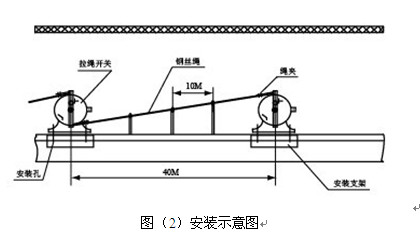

4． 對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖（2）
（一） 接線
在出線口引出一個四芯橡套電纜分別是紅、藍、黃、黑。其中紅、藍為動斷接點引出線。黃、黑為動合接點引出線。接線原理見圖（3）
六、維護保養
1． 定期除塵，定期檢驗開關觸點轉換狀態，保證正常工作。
2． 機件或鋼絲繩嚴重銹蝕應及時更換。
