雙向拉繩開關B-LS4878采用整體密封，具有防水、防潮、防塵等特點，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，適用于室內外潮濕、粉塵大的惡劣環境下使用。
【詳細說明】
雙向拉繩開關B-LS4878說明
雙向拉繩開關B-LS4878工作原理
品牌HANGRONG/卓信
采用整體密封，具有防水、防潮、防塵等特點，適用于室內外潮濕、粉塵大的惡劣環境下使用。膠帶輸送機運行現場出現事故時，實現系統緊急停機的保護開關，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，保護人員或設備的。
工作原理
本產品為雙向動作，開關兩側均可安裝拉繩。當帶式輸送機設備出現故障時，現場工作人員通過拉動雙向拉繩開關兩邊的繩索，使開關內凸輪壓動微動開關動作，使開關進入工作狀態，發出停機信號，達到預防和控制設備及人身的目的。
主要技術指標
工作電壓
AC220V
動作角度
25?
觸點容量
AC220V 3A
極限角度
75?
接點形式
雙斷點1常開1常閉
防護等級
IP65
使用壽命
10萬次
重 量
2.5Kg
安裝及接線
（一） 安裝

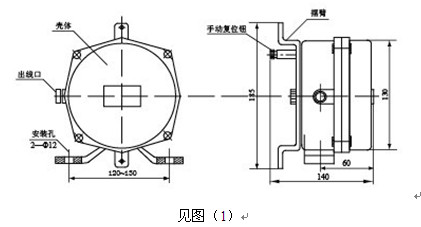

用戶根據外形結構標注的安裝尺寸，自制一安裝支架，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，也可向我公司訂購。將開關固定在膠帶機兩側， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，成對安裝，并滿足下列要求：
1． 安裝時應使本產品低于膠帶（其位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間的距離應以40米左右為宜。
2． 把拉繩分別系在開關體的擺臂上，用繩夾固定，并先在開關兩側就近處分別安裝托環，然后每隔3米左右安裝一個托環，以免垂撓度過大，保證開關的正常使用。
3． 在滿足開關正常工作前提下，盡可能拉緊兩側繩索然后zui大限度的減少拉繩的垂撓度。

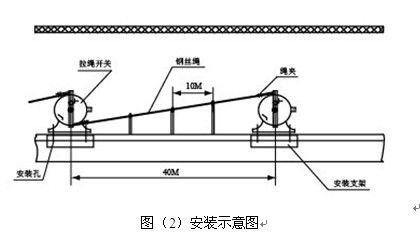

4． 對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖（2）外形結構示意圖
在出線口引出一個四芯橡套電纜分別是紅、藍、黃、黑。其中紅、藍為動斷接點引出線。黃、黑為動合接點引出線。接線原理見圖（4）
六、維護保養
1． 定期除塵，定期檢驗開關觸點轉換狀態，保證正常工作。
2． 機件或鋼絲繩嚴重銹蝕應及時更換。
