產品名稱：防塵防水拉繩開關ELAW-21NSZ
產品型號：ELAW-21NSZ
所屬類別：雙向拉繩開關 > 防水拉繩開關
發布時間：2019-11-17
已獲點擊：20
詳細說明

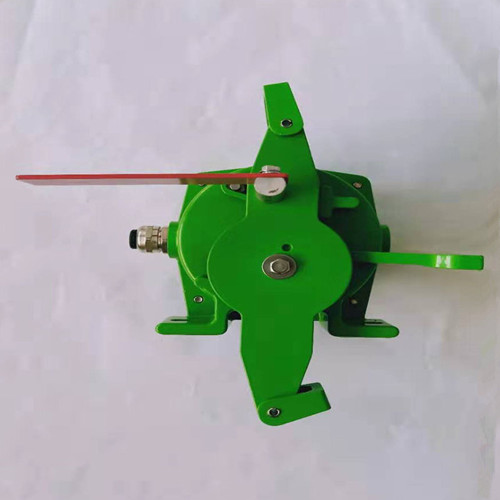

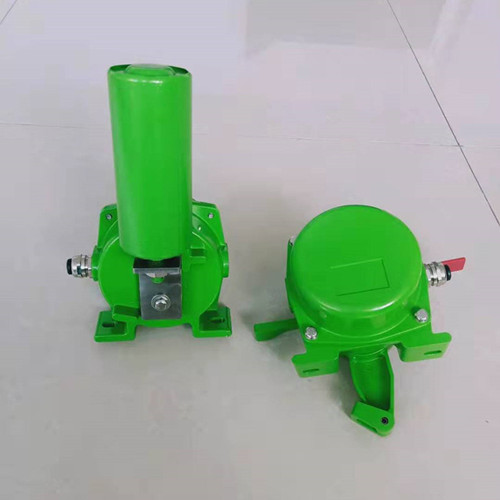

防塵防水拉繩開關ELAW-21NSZ
雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點。
拉繩開關廣泛用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦，該產品安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護。
工作原理
當膠帶運輸現場發生緊急事故時，拉動系在吊耳上的鋼絲繩，是機內的滑塊與開關作用，發出停機信號。
起升重錘限位MGL5100限位開關是一種常用的小電流主令電器。利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分斷控制電路， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，達到一定的控制目的。通常，這類開關被用來限制機械運動的位置或行程，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。
在電氣控制系統中，限位開關的作用是實現順序控制、定位控制和位置狀態的檢測。用于控制機械設備的行程及限位保護。構造：由操作頭、觸點系統和外殼組成。
在實際生產中，將限位開關安裝在預先安排的位置，當裝于生產機械運動部件上的模塊撞擊行程開關時，限位開關的觸點動作，實現電路的切換。因此，行程開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。
限位開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位，轎廂的上、下限位保護。
位置控制開關KPJ1ADC8-12V5mA
刮板輸送機備件跑偏開關KGE9A
速度傳感器KGS-2
跑偏開關立桿TLP2-K2-D
起升重錘限位 ELAW-21NSZ ELAW-21NS MGL5100 ELAW-61P
拉線開關PULL CORD SWITCH ELAW-31
跑偏開關ELAP-20 測速開關ESPB-030U ESRW-302N
防撕裂開關 傳感器SCPT-200-35 SCPT-200-35-WSN
傾斜料位開關MFFP-15A
，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。傳真：0537-2228358
