產品名稱:KLT2雙向拉繩開關,KLT2-II、防爆雙向拉繩開關
產品型號:KLT2-1、HFKLT2-1、HFKLT2-I、HFKLT2-II
所屬類別:雙向拉繩開關
詳細說明
KLT2雙向拉繩開關,KLT2-II、防爆雙向拉繩開關
雙向拉繩開關
用于物料輸送現場發生緊急事故時的停機開關本機由于安裝方便,開關轉換方便可靠,在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業得到廣泛應用。
二、型號含義


三、技術參數
a 環境溫度-30~+50℃
b 相對溫度 不大于90
c 防護等級 Ip65
型號\參數 動作角度 極限角度 動作力 觸點數量 觸點容量 復位方式 可靠性 重量(KG)
常開 常閉
JX(KLT2)-Ⅰ型 30° 60° 10 1 1 AC
380V 自動 ≥106次 3
JX(KLT2)-Ⅱ型 30° 60° 10 1 1 自動 ≥106次 3.5
四、結構特點
1、殼體采用合金鋁鑄造,強度較高:
2、表面采用塑料噴涂,漆膜附著力強:
3、殼體密封性能好,可在惡酷條件下工作:

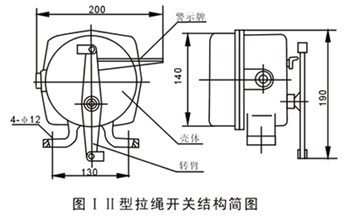

4、機內結構為旋轉式凸輪機構,可雙向驅動凸輪而啟動開關轉換。外形結構參見圖1,型拉繩開關無警示牌及相關機構
五、工作原理
當現場發生緊急事故時,可接動開關轉臂上的鋼絲繩,啟動開關,輸出一開關信號,雙向拉繩開關注意事項 1.產品外殼設有接地端子,用戶在安裝使用時必須可靠接地。 2.安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3.產品的維修必須在安全場所進行,或當現場確認無可燃性粉塵存在時方可進行。 4.本拉繩開關外殼必須保持清潔,粉塵堆積厚度不大于3mm。 雙向拉繩開關,拉線開關,安全開關,急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2-Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。,用于警告或停機,型機有一警示牌, 啟動開關時,雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側,安裝支架與膠帶機中間架用螺栓,其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩,(或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可)。絲繩用繩卡(6KTH)固定,每隔3m左右安裝一個托環,以免鋼絲繩繞度過大,保證拉繩動作可靠。在滿足開關正常工作的前提下,盡可能拉緊繩索,減少鋼絲繩垂度。3、對于爬坡段膠帶機,應盡量縮短開關間距,及拉繩長度。4、接線:拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點,3、4為常閉接點。,警示牌翻轉呈垂直狀態,故障排除后,按下警示牌,拉繩開關恢復工作狀態。

六、安裝方法
1、拉繩開關應安裝現場人行過道一側,每25-30m安裝一臺:
2、將安裝支架焊在膠帶機架上,然后用M10×40螺栓拉繩子開關固定在安裝支架上:
3、拉繩開關之間用鋼絲繩連接,兩端用鋼絲繩扎頭固定;
4、為防止鋼絲繩下垂而誤主啟動開關,每3m左右焊一托環;
5、首尾各加一調整螺栓,用于固定鋼絲繩;
6、鋼絲繩松緊適宜,應保證拉繩開關順利啟動和可靠復位。
七、接線方法
本機配接1.5m長的三蕊橡膠護電纜,關配有線號,可安圖2進行接線。
注:如用戶需要安裝支架、鋼絲繩、托環、調整螺栓配件時,請訂貨時加以說明。

一、概述
用于膠帶運輸機現場發生緊急事故時,啟動本機開關,立即停機,防止事故的擴大。本機由于安裝方便,開關轉換可靠,在膠帶運輸機場得到廣泛的應用。
二、型號含義

三、技術參數
1、使用環境條件
a 環境溫度-30~+50℃
b 相對濕度不大于85
2、主要參數見下表
型號\參數 動作角度 極限角度 動作力 觸點數量 觸點容量 復位方式 可靠性 重量(KG)
常開 常閉
JXW(KLT2)-Ⅰ型 30° 60° 10 1 1 AC
380V 自動 >106次 3
JXW(KLT2)-Ⅱ型 30° 60° 10 1 1 手動 3.5
四、結構特點
1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕;
2、外殼防護等級達IP65,可在惡劣環境中工作;

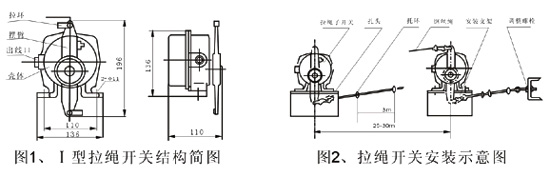

3、機內采用進口行程開關,拉繩開關又叫做緊急停機開關,一般在一些企業里面在使用,不過現在有的農村也還在使用這種雙向拉繩開關,雙向拉繩開關是一種開關型的傳感器,一般是用于皮帶輸送機,包裝生產線,起重機,挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置,當有緊急事故發生的時候,人們在現場沿線任意的地方就可以拉動拉繩開關,拉動拉繩的時候就可以發出停機的信號,從而使的機器停止運作,達到保護人身安全的作用,這種開關雖然現在是多數用于企業,不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。,觸點容量大,動作靈敏、可靠、外形結構參見圖1
五、工作原理
當膠帶運輸機現場發生緊急事故時,可拉動系于擺臂上的鋼絲繩,擺臂旋轉而帶動機內凸輪關驅動行程開關,發生停止信號。型機是在故障排除后,推動限位桿方能復立。
六、安裝調整
1、拉繩開關應安裝現場人行過道一側,每25-30m安裝一臺:
2、將安裝支架焊在膠帶機架上,然后用M10×40螺栓拉繩子開關固定在安裝支架上:
3、拉繩開關之間用鋼絲繩連接,兩端用鋼絲繩扎頭固定;
4、為防止鋼絲繩下垂而誤主啟動開關,每3m左右焊一托環;
5、首尾各加一調整螺栓,用于固定鋼絲繩;
6、鋼絲繩松緊適宜,應保證拉繩開關順利啟動和可靠復位。

七、接線方法
本機出廠時已配接3蕊橡膠套電纜,雙向拉繩開關注意事項 1.產品外殼設有接地端子,用戶在安裝使用時必須可靠接地。 2.安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3.產品的維修必須在安全場所進行,或當現場確認無可燃性粉塵存在時方可進行。 4.本拉繩開關外殼必須保持清潔,粉塵堆積厚度不大于3mm。 雙向拉繩開關,拉線開關,安全開關,急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2-Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。,芯線上本有線號,可能照圖3接線。
八、用戶須知
用戶可訂購我廠制造的托環、調整螺栓或代購鋼絲繩等。

KLT2雙向拉繩開關,KLT2-II 、防爆拉繩開關
