產品名稱：防爆雙向拉繩開關JLK3S-100

產品型號：JLK3S-100

所屬類別：雙向拉繩開關 > 防爆雙向拉繩開關

發布時間：2018-07-03

已獲點擊：187

詳細說明

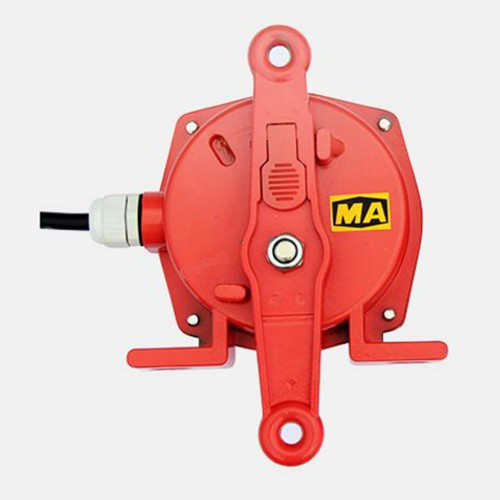

防爆雙向拉繩開關JLK3S-100

一，雙向拉繩開關是一種開關型傳感器（即無觸點行程開關）它即有行程開關、微動開關的特性，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨

二、主要技術指標

三、技術參數

1、環境溫度：-30℃~ 60℃濕度：不大于85%

2、觸點數量：一開一閉可根據客戶需要增加二開二閉容量：AC 380V/5A

3、復位方式：手動復位

4、動作力：10Kg重量：2.8Kg

5、極限角度：15°可靠性：>106次

 防爆雙向拉繩開關JLK3S-100 拉線開關

四、工作原理：

本產品I、II型采用移動凸輪結構，當拉動任意一側拉繩時，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，便驅動凸輪，使開關動作轉換發出停機信號，I型采用自動復位，II型采用手動復位。

五、安裝及接線

1、安裝：

根據簡圖，自制一安裝板，用M12×30的螺栓將開關固定在安裝板上，

然后把安裝板隨同本開關裝置固定在膠帶機兩側，其位置滿足以下要求：

（1）一般把開關安裝在輸送機機架上，使該裝置低于膠帶水平位置，以操作方便為宜：

（2）把拉繩（￠4mm覆塑鋼絲繩）分別系在開關轉臂拉環孔上，兩只開關間隔距離小于40m為宜，兩端拉繩要平行于膠帶機沿線布置，并在間隔3—4m左右處安裝吊環起支撐作用，以減少其撓度。

2、接線：

（1）I型拉繩開關接線說明

把后蓋打開，可見開關接線栓。如有引出電纜，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，用戶就不必打開后蓋，可直接和開關的引出電纜線相接，接線時，可用萬用表檢驗出常開、常閉觸點，以防錯誤，接好后用防水膠帶絕緣并套好絕緣護套。

（2）II型拉繩開關接線與I型相同。

 防爆雙向拉繩開關JLK3S-100生產廠家-山東卓信

注意事項：

1、接線聯接可靠，絕緣密封。

2、拉繩開關安裝完畢后， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。
