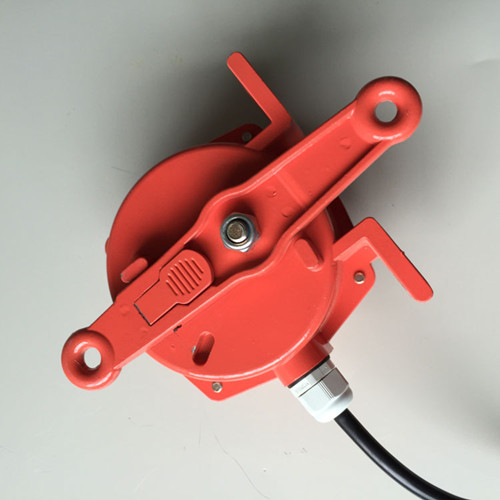

產品名稱：拉繩開關TYSLY2-2安裝接線圖

產品型號：TYSLY2-2

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-05-02

已獲點擊：62

詳細說明

拉繩開關TYSLY2-2安裝接線圖

雙向拉繩開關TYSLY2-2在使用過程中可以有效的保障意外事故的發生，如果遇到緊急事故發生時，拉動拉繩開關，發出停機信號，這樣可以實現對人身及設備的有效保護作用。雙向拉繩開關又被俗稱為緊急停機開關，它既有行程開關、微動開關等特性，又具有傳感性能、動作可靠、頻率響應快、性能穩定、抗干憂能力強、使用壽命長、防震、防水、耐腐蝕等優勢。在我們的日常生活中被廣泛的使用，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，下面就是小編對于雙向拉繩開關TYSLY2-2的具體介紹。

拉繩開關-介紹

雙向拉繩開關可以分為手動復位和自動復位兩種，但都需要達到國家規定IP等級。拉繩開關的自動復位指的就是在雙向拉繩開關動作后能自動回到初始位置，但在復位過程中也有可能會(huì )造成一定的誤差。手動復位相對來說比較的準確，指的就是動作后有自鎖裝置能保持在操作位置上，需要人工進行手動操作復位手柄可使雙向拉繩開關返回初始位置。拉繩開關是工業操作中帶式輸送機必備的安全保護裝置，雙向拉繩開關可以有效的防止事故擴大從而帶來更大的損失。

拉繩開關-原理

雙向拉繩開關主要是由拉桿、凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，在輸送機沿線任意處拉動鋼絲繩， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，鋼絲繩將會(huì )牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使精密的凸輪發生位移，驅動雙向拉繩開關切斷控制線路，使得輸送機快速的停止運行。

拉繩開關-安裝

雙向拉繩開關在安裝時應安置于輸送機兩邊具有檢修通道的地方，安裝位置要確保檢修人員在緊急情況下可以快速方便的進行操作，首先將雙向拉繩開關固定在機架上。同側的兩臺雙向拉繩開關之間距離為50m左右，zui好是采用直徑為Φ4的鋼絲繩連接，調整期松緊度。為減小鋼絲繩自重對雙向拉繩開關啟動造成影響，在機架上每隔3m安裝一個托環，從而支撐鋼絲繩。鋼絲繩的另一端系在拉簧上一定要采用繩扣進行固定， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，在不影響雙向拉繩開關正常使用的情況下用緊線器將兩側拉繩張緊，確保張力均衡。

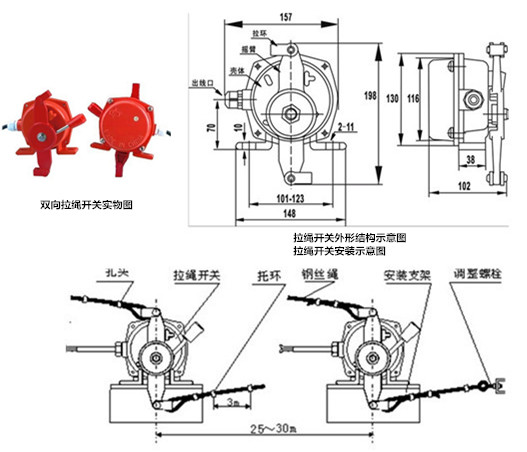

拉繩開關安裝接線圖

接線：

（1）拉繩開關接線說明

 把后蓋打開，可見開關接線栓。如有引出電纜，用戶就不必打開后蓋，可直接和開關的引出電纜線相接，接線時，可用萬用表檢驗出常開、常閉觸點，以防錯誤，接好后用防水膠帶絕緣并套好絕緣護套。

（2）注意事項：

1、接線聯接可靠，絕緣密封。

2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，撓度小，拉拉繩后，開關能可靠復位。
