產品名稱：不銹鋼拉繩開關DC-LG30
產品型號：DC-LG30
所屬類別：雙向拉繩開關 > 不銹鋼雙向拉繩開關
發布時間：2019-10-17
已獲點擊：22
詳細說明

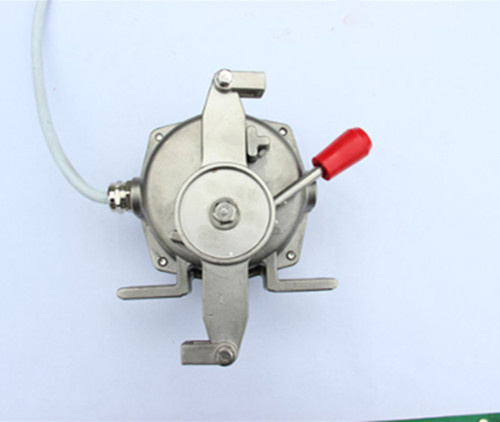

不銹鋼拉繩開關DC-LG30
一、用途
用于物料輸送現場發生緊急事故時的停機開關，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，本機由于安裝方便，開關轉換方便可靠，在鋼鐵，電力，礦山及水泥等有膠帶輸送機的行業得到廣泛應用。
二、結構特點 不銹鋼拉繩開關DC-LG30
1、本機采用不銹鋼鑄造，強度高；
2、殼體密封性能好，可在惡酷條件下工作；
3、機內結構為旋轉凸輪機構，可雙向驅動凸輪而啟動開關轉換。
三、工作原理
當現場發生緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關輸出一開關信號，用于告警或停機。型機有一警告牌啟動開關時，警示牌翻轉呈垂直狀態， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，故障排除后，按下警示牌，拉繩開關恢復工作狀態。
四、技術參數
1. 使用環境條件
2. 環境溫度-30+50℃
3. 相對濕度不大于90
4. 防護等級IP67
五、安裝調整 不銹鋼拉繩開關DC-LG30
1. 拉繩開關應安裝在現場人行過道一側，每25-30m安裝一臺；
2. 將安裝支架焊在膠帶機架上，然后用M10*40螺栓將拉繩開關固定在安裝支架上；
3. 拉繩開關之間用鋼絲繩連接，兩端用鋼絲神扎頭固定；
4. 為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；
5. 首尾各加一調整螺栓，用于固定鋼絲繩；
6. 鋼絲繩松緊適宜，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，應保證拉繩開關順利啟動和可靠復位。
六、接線方法
本機配接1.5m長的三蕊橡膠護電纜，并配有線號。
打滑保護裝置JEDN-1
打滑檢測器JEDN-2
JEDN-III打滑開關
煤流檢測裝置MJQ650,料流開關
XLLJC-I料流檢測開關
料流檢測器SL20
HFW-1料流檢測裝置
CLW-RR-LL料流檢測器
SFLL-B料流檢測器
防爆料流檢測開關BSLQ-6330
EXLL-I防爆料流檢測開關
溜槽堵塞開關LDK-I AC220V
， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。傳真：0537-2228358
