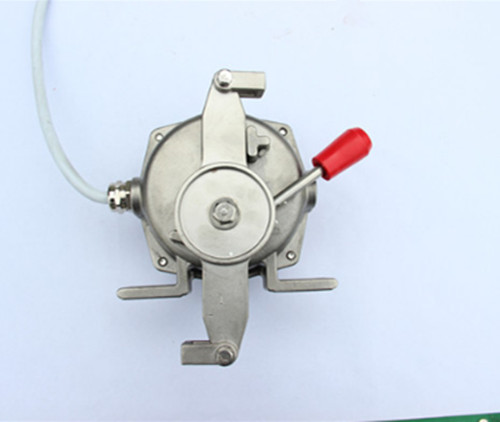

產品名稱：LXB-02-GKK-T1不銹鋼拉繩開關優質生產廠家
產品型號：LXB-02-GKK-T1
所屬類別：雙向拉繩開關 > 不銹鋼雙向拉繩開關
發布時間：2019-12-17
已獲點擊：1
詳細說明
LXB-02-GKK-T1不銹鋼拉繩開關優惠優價
LXB-02-GKK-T1不繡鋼拉繩開關工作原理
結構特征與工作原理：
本開關采用回轉式凸輪結構，當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。
安裝說明
1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。
2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。
3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。
4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，及拉繩長度。
5、接線：拉繩開關出廠時配有長度1.2米四芯橡套電纜，芯線上配有1、2、3、4線號，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，其中1、2為常開接點是報警信號，3、4為常閉接點是停機信號。
主要技術參數：
產品型號：LXB-02GKK-T1
開關觸點數量：2常開、2常閉獨立接點
觸點容量：AC 380V 3A/5A/10A
復位方式：手動復位
工作環境：
相對濕度：≤90％(25℃)
工作溫度：-20～+35℃
海拔高度：≤4000M
防護等級：IP67
重量：1.5KG
接口方式：雙出線口
塑料方柱傳感器GF50-D30JK AC\DC 繼電器
塑料圓柱傳感器GQ18-T5MKA AC2線 常開
塑料圓柱傳感器 GQ18-R3MKB AC2線 常閉
光電開關GF50-R4MJK DC\AC繼電器
接近開關YLQ30-15PC-T PNP 常開常閉
方形接近開關YLF10-5NA NPN 常開
工業分析儀水灰爐蓋接近開關KIB-M30PS/010-KL2V
拉繩開關型號NST2-I 380V 3A
拉繩開關HFKLT2-II
料位開關LDM-Y
拉線開關LXA-34T2KK\220VAC\5A
位置控制開關LJA71M-4035GH
接近開關LJA18-3408GH
接近開關LJA41-2408GH
接近開關LJA51-4010GH
