產品名稱：溜槽堵塞檢測器3ELJ-I
產品型號：3ELJ-I
所屬類別：溜槽堵塞開關 > 溜槽堵塞檢測器

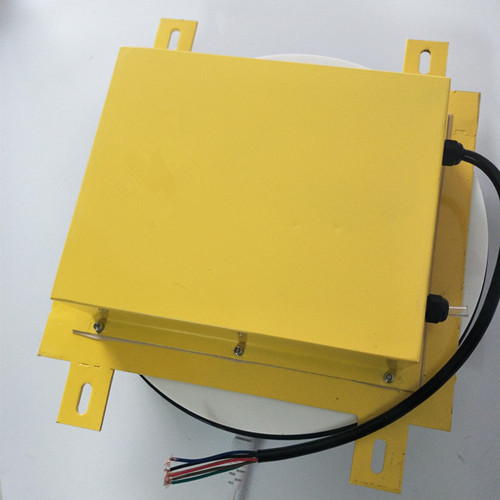

溜槽堵塞檢測器3ELJ-I
工作原理：
該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。SHLJ-I溜槽堵塞檢測器采用門式設計，可開門清理堆積物料。
結構特點： 本檢測器采用側壓活動門結構，故障排除后，壓簧的推力使活動門自動復位。
帶防腐層的鑄鋁外殼。
重載微型開關觸點。
靈敏度高，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會(huì )很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，作用力只需0.9Kg即可觸發開關。
機內選用進口行程開關，動作靈敏、可靠性高。
溜槽堵塞檢測器3ELJ-I用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，用于檢測物料料堵寒情況，是輸送機系統不可少的安全保護裝置。
技術參數：
動作角度5°，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，極限角度10°
接點容量：1A/125（DC），5A/250V或480V（AC）。
防護等級：IP65
開關個數：1個常開或1個常閉（可根據用戶需要增加開關個數）
開關可根據用戶需要接成常開或常閉形式。
環境溫度：-20 ～ 60℃
打滑傳感器DH-111
拉繩開關HZ15-10/101
拉繩開關 型號:NST2-I 220V 3A
拉繩開關EBPC-30L
跑偏開關 EBBS-80
打滑開關 接觸式CSD-80A
非接觸式打滑開關CSD-70A
雙向手動復位拉繩開關DB-AQLS
工作電壓：48v/220V AV/380V AC+15%

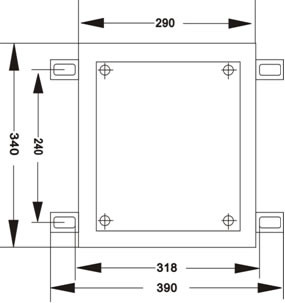

，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。傳真：0537-2228358
