品牌
自營品牌
電動機功率
35KW
外形尺寸
100mm
重量
12kg
應用領域
化學品檢測,石油/化工,地礦,電子/電氣/通訊/半導體,紡織/印染/服裝/皮革
DH系列打滑檢測裝置用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。
【詳細說明】

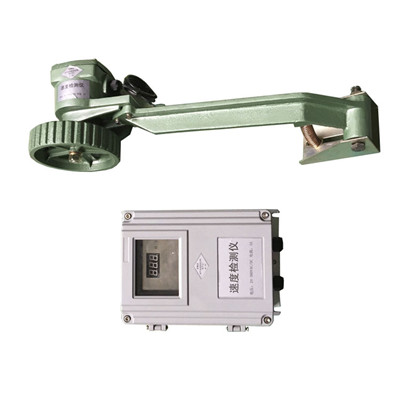

DH-S、DH-V速度檢測儀生產
【HANGRONG/卓信】
工作原理
DH系列打滑檢測裝置用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。 需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時，執行電路輸出相應的開關信號。
結構特征
1、本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，觸輪采用鑄鐵制造，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能；
2、本機內開關采用常閉型，若帶速低于正常速度80即可跳閘或停機。
技術參數
1、環境濕度：-30℃～60℃
2、相對濕度：不大于80
3、觸點容量：AC220V/10A
4、測速范圍：20~999r/min
5、開關形式：1開1閉
6、重 量：3.5Kg
KMW120G礦用澆封型磁性接近開關
防爆磁性接近開關KHC100 、KMW120G、
礦用磁性接近開關KSC1010G、KSC1010G-1/220
磁鐵，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，磁鋼CJK-1C、CJK-2C、CJK-3C、CJK-4C、CJK-5C、
磁性接近開關CJK-1Z、CJK-2Z、CJK-3Z、CJK-4Z、CJK-5Z、
CJK-1C-電磁鐵
DH-S、DH-V速度檢測儀
