速度檢測開關JYB/RC-B 皮帶打滑速度開關用途
JYB／RC-B打滑速度開關對解決以下用途提供了經濟的方式，如皮帶打滑、皮帶斷裂、動軸剪切和過載等。可以用于皮帶輸送機，吊桿提升，螺旋推進、研磨、破碎、泵、離心干燥機等設備的速度檢測。
【詳細說明】
速度檢測開關JYB/RC-B說明
速度檢測開關JYB/RC-B 皮帶打滑速度開關用途
JYB／RC-B打滑速度開關對解決以下用途提供了經濟的方式，如皮帶打滑、皮帶斷裂、動軸剪切和過載等。可以用于皮帶輸送機，吊桿提升，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，螺旋推進、研磨、破碎、泵、離心干燥機等設備的速度檢測。
技術參數
工作電壓：220V／AC
輸出觸點：2常開2常閉，2A／220V／AC
檢測距離Sn： B1型．10mm B2型．15mm
轉速范圍： 0.2米／秒&mash;5.0米／秒(6-150次／分鐘，速度參數可現場撥碼開關設置)
設備描述：
它直接安裝在從動滾筒或大直徑的托輥邊上，檢測皮帶的速度狀態。本速度開關的輸出信號由一個比較器處理Fr，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會(huì )出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè )较蛘{整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，被檢測物體的運動產生一個振蕩頻率Fc。比較器Fr與檢測物體的頻率Fc比較，速度開關的開關電路輸出在Fc>Fr時，此時運行速度正常，無信號輸出，當Fc<Fr時發出打滑信號，回路繼電器閉合或斷開并使設備停機，JYB／RC-B系列速度開關一般適合監測低速問題，也就是檢測物體運動速度低于開關予制速度時，引起開關發出打滑信號。

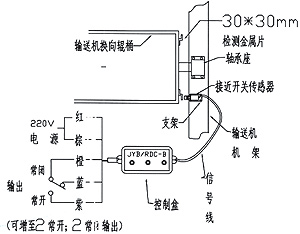

皮帶打滑速度開關安裝與接線圖
卓信電氣公司生產，我們以&lquo;精益求精，客戶至上&rquo;為宗旨，以品質贏關注，以誠信贏客戶，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，我們所的產品質保zui少一年，標準包裝，打滑開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置，當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動郵件、無磨損、安全壽命長、一體化結構，集中的控制裝置，設定或安裝在惡劣環境中使用。打滑開關工作原理：打滑開關工作原理是比較所采集的脈沖信號值是否小于設置值，開關正常工作必須在誒檢測的轉動輪上提供一個采集脈沖信號的感應電。，量大價優！
