品牌 自營品牌 電動機功率 35KW
外形尺寸 100mm 重量 2kg
應用領域 醫療/衛生,化學品檢測,石油/化工,地礦,電子/電氣/通訊/半導體
XLDH-F-II打滑檢測裝置工作原理
當觸輪隨膠帶機運行而帶動速度內的脈沖盤，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，判斷膠帶的帶速，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接，直接與控制回路串連即可。
【詳細說明】
XLDH-F-II打滑檢測裝置工作原理說明
打滑檢測裝置XLDH-F-II工作原理
當觸輪隨膠帶機運行而帶動速度內的脈沖盤，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接，直接與控制回路串連即可。
技術參數：
使用環境條件：環境溫度：-15℃～+65℃
相對濕度：不小于80
工作電壓：AC 220V&plun;10 50HZ
整體功耗：<15W
測速范圍：20～999轉/分鐘；帶速 0.6～9.9米/秒
觸點容量：二線開關 1A /220V ； 四線開關 /380V （購買時注明）
開關形式：常閉型（可選常開型）
防護等級：IP65
結構特點：

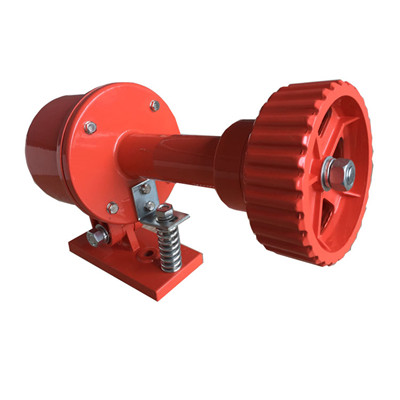

觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。
鑄鋁外殼，連接處配有密封圈，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，具有較好的防水性。
技術準確，工作穩定。
計數開關的預置數可根據用戶需要進行設置。
本產品是皮帶輸送機保護系列產品中，必不可少的一種保護裝置，我公司接受客戶來樣定制，可根據客戶使用要求來定制加工各種規格尺寸，也可根據客戶使用環境來定制各系列耐高溫，耐低溫，耐腐蝕，防水，防爆，防粉塵，系列產品，我公司有的技術研發團隊，*的管理團隊，產品都是經過嚴格檢測，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè )较蛐D電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，經過多重環境測試，品質有保證。以上是皮帶，打滑開關技術參數，打滑開關接線圖，如有不明之處，售后可向我們技術咨詢，會(huì )指導如何操作。
XLDH-F-II打滑檢測裝置工作原理
