產品名稱：旋轉探測儀 打滑開關RD-Ⅱ
產品型號：RD-Ⅱ
所屬類別：打滑開關 > 速度打滑開關

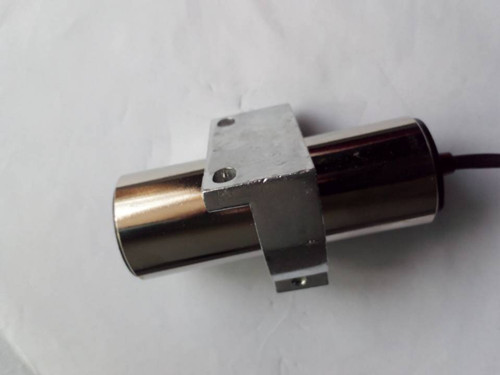

旋轉探測儀 打滑開關RD-Ⅱ
產 品 說 明
RD-II-型旋轉探測儀采用卓信電氣傳感器的先進技術和國內速度傳感器的實際應用開發而成(又名速度傳感器、低速開關、速度開關、打滑開關)。本產品主要用于皮帶輸送機、提升機、螺旋輸送機、研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈(帶)脫落等機械故障能及時處理，起到保護設備減少損失。
工作原理
旋轉探測儀不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡死堵轉，旋轉探測儀安裝在被動軸上如圖1他是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關4-8毫米距離時為一個脈沖），以圖一為例：通電瞬間速度開關通過串連的繼電器使繼電器吸合延時為設定的秒數，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會(huì )出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè )较蛘{整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，設備被動軸轉動一圈需要給速度開關兩個脈沖，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，如果速度開關設定在8秒，設備轉動一圈小于8秒，速度開關通過串連的繼電器無動作（繼電器保持吸合），當設備轉動一圈大于8秒，速度開關認為已發生卡死堵轉，通過串連的繼電器使電繼器跳脫(繼電器斷電)，保護設備
旋轉探測儀 打滑開關RD-Ⅱ特點
非接觸，無運動部件、無磨損、安全壽命長、維護費用低、適用于環境惡劣的現場。
一體化結構，免設置、調試，安裝簡單。
體積小、重量輕、壽命長
旋轉探測儀 打滑開關RD-Ⅱ
技術參數
工作電源：220VAC±15％
負載電流：≤5A
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：≤90%
外型尺寸：Φ38×115mm
重 量：0.5Kg
防護等級：IP66
檢測速度范圍：1~200轉/分
跳脫時間：5秒
響應時間：<2mS
檢測間距H2：≤8mm
小安全工作距離H1：≥20mm
安裝說明
所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、破碎機等都應在其被傳動處(機器尾端)進行安裝，見圖一。
注意：圖一中旋轉探測儀的安裝位置視具體情況而定，不必拘泥于此圖，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，在不影響正常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號”這個條件即可。
機械安裝工序：
拆下端蓋，在端蓋中心鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架
在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm旋緊雙頭螺桿
裝端蓋
裝檢測片，H1≥20mm并用螺母固定
安裝旋轉探測儀、調整H2=4mm
兩級跑偏開關XLPP-II
磁性開關D-M98
跑偏開關HFKP1-12-30 450V
接近開關GS-TB02 DC24V
拉繩開關XD-TA-2;5A-F 220V
接近開關CS1-F
傳感器;位置LJ38A4-18-J/EZ
打滑開關XSA-V 12801
旋轉探測儀 打滑開關RD-Ⅱ
接近開關FA12-4NA
，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。傳真：0537-2228358
