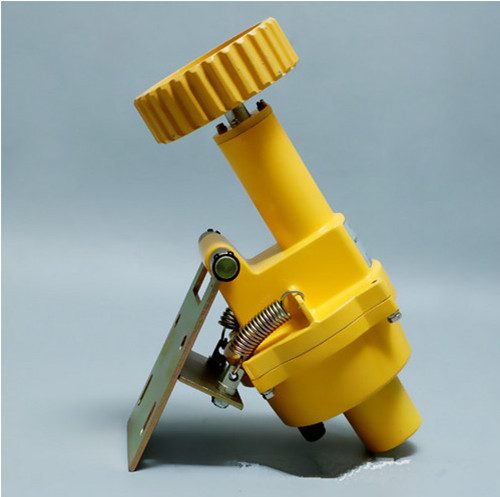

產品名稱：卓信電氣打滑檢測器XLDH-F-A
產品型號：XLDH-F-A
所屬類別：打滑開關 > 打滑檢測器
卓信電氣打滑開關XLDH-F-A
概述：
本機用于對輸送機帶速進行檢測的新型裝置．對帶速進行實時檢測．已廣泛應用干輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。
工作原量：
速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上．使觸輪與膠帶衷面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤．在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去．經放大然后進行計數。其計數值與預置數比較。判斷膠帶的帶速．即：正常速度、打滑或超速等等。同時，執行電路輸出相應的開關信號。
打滑檢測器型號
XLDH-I、XLDH-II
XLDH-III、XLDH-F-I
XLDH-F-II、XLDH-F-III
XLDH-F-A、XLDH-F-S
結構特點：
本機由觸輪．脈沖盤、電子脈沖開關、殼體等組成．觸輪采用鑄鐵鑄造，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，表面鐵槽有耐磨打滑作用。殼體呆用鋁鑄造．聯接處配有[密封圈．即使本機減輕自量與較好防水性能；本機內開關采用常閉型，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè )较蛐D電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，若帶速低干正常速度盼％即可跳閘或停機。
卓信電氣打滑檢測器XLDH-F-A使用安裝
本機應避免在起動和停止過程中投入使用．安裝位置應選在膠帶運行平穩處。
技術參數
使用環境條件
環境溫度：-30℃-+75℃
相對濕度：不大于80%：
主要技術參數
工作電壓：AC 220V ±10% DC 24V
測速范圍：0.5m/s-5.0m/s
開關形式:常閉型、常開型
延時時間：10秒
打滑開關XLDH-F-A
XLDH-F-S 皮帶打滑檢測裝置
DH-80打滑檢測器、測速開關
，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。傳真：0537-2228358
