產品名稱：JSB-HDJ-Ⅲ電腦式紅外線打滑檢測帶速顯示裝置

產品型號：JSB-HDJ-Ⅲ

所屬類別：打滑開關 > 打滑檢測裝置

JSB-HDJ-Ⅲ電腦式紅外線打滑檢測帶速顯示裝置

一概述

JSB/HDJ-Ⅲ電腦式紅外線打滑檢測帶速顯示裝置采用紅外線檢測、CPU中央微處理機技術，對膠帶運輸機的各種不同帶速實時進行檢測、顯示，當膠帶發生打滑時給予警告和報警的控制與保護。它具有反應速度快、誤差小，調整靈活、使用方便、保護性能優良的特點，是本公司新一代智能性產品。

二、外形及型號含義

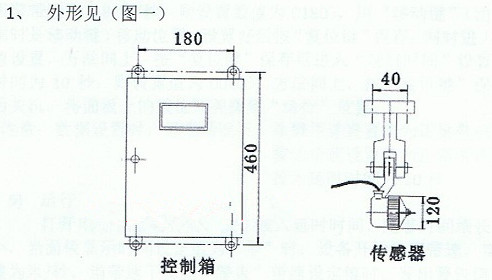

1、外形見圖

JSB/HDJ-Ⅲ電腦式紅外線打滑檢測帶速顯示裝置

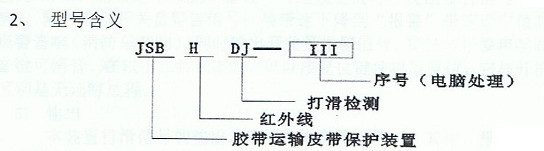

2、型號含義

3、

三、功能說明

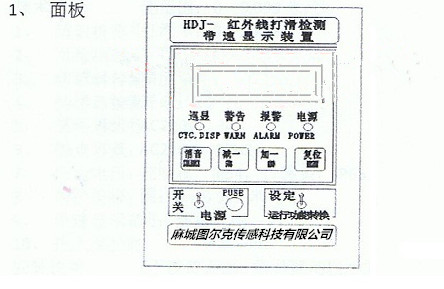

1、面板

2、功能

為了適應各種情況，用戶可自己設置本產品使用參數，如：報警帶速，警告帶速，延時時間等。同時，該機還具有停機自動復位功能。

1) 顯示區域：四位數碼顯示，亮度高、成本高、成本低。

2) 指示區域：是LED發光二級管，其中電源指示為綠色，警告黃色，報警為紅色，消音指示為綠色。

3) 輸入區域：四個輸入鍵分別為，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，復位鍵、加一鍵、減一鍵、消音鍵（左右移動鍵）。

4) 設置

在關機以后，將面板上的撥位開關撥到“設置”位置，開機即進入“報警”帶速設置，用“加一減一鍵”設置數據，數據為米/秒（比如，需要設置報警帶速為1.8米/秒，則設置數值為0180），用“移動鍵”（消音鍵在設置數據時是移動鍵）移動位置，設置好后按“復位鍵”保存；同時進入“警告”帶速值設置，方法同上。按“復位鍵”保存后進入“延時時間”設置（如設置延時時間為10秒，則設置為0010），方法同上，按“復位鍵”保存。數據確認后關機。將面板上的撥位開關撥到“運行”位置。

注意：數據設置時，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，通常情況下，報警帶速設置為正常帶速的60%

                              警告帶速設置為正常帶速的80%。

                              投入延時時間為10秒。

5）運行

   打開電源設備運行后，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，顯示投入延時時間，隨著時間增長，延時時間減小，當面板顯示時間設定值為“零”時，設備開始檢測帶速，實時顯示，顯示值為米/秒。當帶速下降到“警告”帶速設定值時，發出警告信號（救護車音響），非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，同時輸出開關量警告信號；當帶速下降到“報警”帶速設定值時，發出報警音響（消防車音響），同時輸出開關量報警信號。警告與報警音響時，按消音鍵可消音。在以上二種狀態時，可以按復位鍵使機器復位，它與開機復位的區別是無延時過程。

6）輸出

7）本裝置打滑信號的輸出，采用繼電器接點輸出。其中，報警：一組常開，一組常閉：警告，一組常開，一組常閉。

四、技術指標

1. 適應檢測帶速：0∽9.999m/s

2. 可檢測的速度打滑率: 0∽100%   轉速0∽1500r/pm

3. 傳感頭傳輸距離≤1000m

4. 傳感器滾筒與膠帶線速度誤差為0.1%

5. 繼電器運行壽命:10萬次.

6.  觸點容量:AC220V 3A

7.  供電電壓: AC220V 50Hz

8.  防護等級:控制箱IP54;傳感器IP65

9.  帶速顯示范圍: 0∽9.999m/s

10. 保護投入延時時間,隨意\可調.
