產品名稱：速度打滑開關YFDH-III
產品型號：YFDH-III
所屬類別：打滑開關 > 速度打滑開關

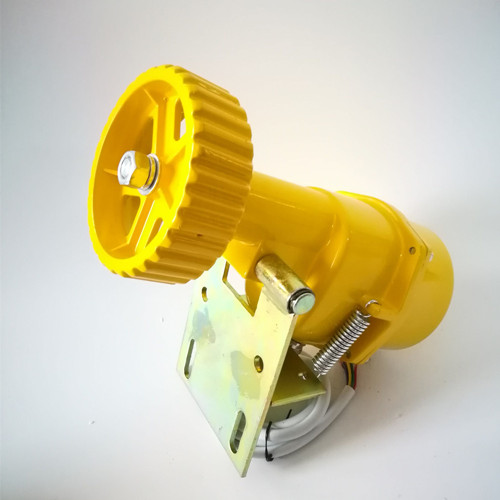

速度打滑開關YFDH-III
本機用于帶式輸送機運行中膠帶與主動滾筒出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本機還可用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或超速保護等，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到廣泛的應用。
結構特點
本機由繼電器、連接軸、觸輪、支臂等構成。安裝方便，使用安全。由于安裝在回程膠帶的上面，整機運行平穩，且避免了老式產品出故障時對膠帶的損傷。殼體采用鋁合金鑄造，表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強。整機防護等級較高，可達IP66，適宜惡劣條件下工作。速度打滑開關YFDH-III
使用與安裝
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
安裝后滿足下述要求：
打滑檢測裝置膠帶運行方向順向放置，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，觸輪距膠帶邊緣200-300mm。
接線方式
本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色。
主要技術指標
1、檢測模式：非接觸式；
2、適應檢測帶速：0∽9.99米/秒；
3、可檢測速度打滑率：0∽100%；
4、速度測量誤差：< 0.1米/秒；
5、繼電器運行壽命：10萬次；
6、觸點容量：AC220V 3A；
7、供電電壓：AC220V 50Hz；
8、使用環境溫度：-25°+65℃
9、轉速顯示范圍：0∽9.99米/秒；
10、傳感器防護等級：IP66；
速度打滑開關YFDH-III
工作原理
速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，當膠帶機運行速度低于本產品的設定值時，檢測器中的繼電器動作輸出控制信號，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，速度可任意調節。
